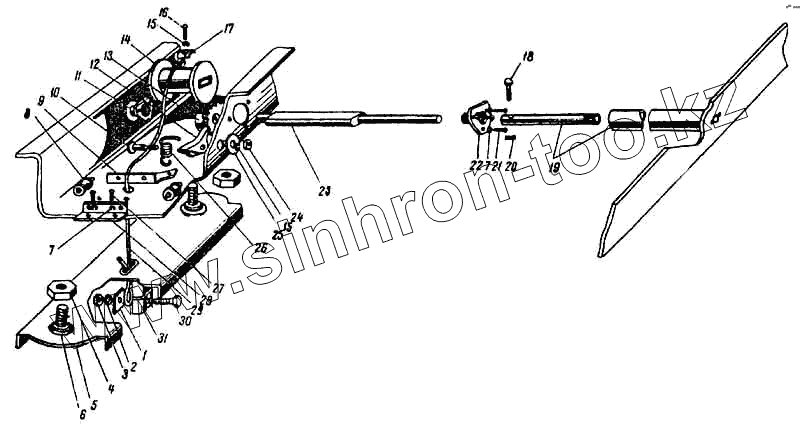

Каталог запасных частей к технике: ПАЗ-672М. Держатель и подъемник запасного колеса
1
2
3
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МРТУ38-4-093-67 | МРТУ38-4-093-67 | Камера 240-508 | |
| 250712-П8 | 250712-П8 | Гайка крепления переднего правого колеса | |
| МРТУ38-4-093-67 | МРТУ38-4-093-67 | Камера 240-508 | |
| 252132-П2 | 252132-П2 | Шайба | |
| МРТУ38-4-093-67 | МРТУ38-4-093-67 | Камера 240-508 | |
| МРТУ38-4-093-67 | МРТУ38-4-093-67 | Камера 240-508 | |
| 652Б-3108078-А | 652Б-3108078-А | Направляющая труба | |
| 1 | 652Б-3105060 | Пластина троса | |
| 2 | 252135-П2 | Шайба 8 пружинная | |
| 3 | 250510-П8 | Гайка М8х1,5 | |
| 5 | 652Б-3105050-Б | Пластина крепления запасного колеса в сборе | |
| 6 | 652Б-3105054-А | Болт крепления запасного колеса | |
| 7 | 252132-П2 | Шайба | |
| 8 | 652Б-3105064 | Ролик | |
| 9 | 652Б-3108042 | Уголок крепления роликов правый | |
| 10 | 652Б-3108040 | Ось собачки | |
| 11 | А104-6105004-Б | Втулка вала барабана | |
| 12 | 652Б-3108030 | Собачка храповика | |
| 13 | 652Б-3108021 | Храповое колесо | |
| 14 | 652Б-3105012 | Барабан подъемнике | |
| 15 | 252134-П2 | Шайба пружинная диам 6 | |
| 16 | 201418-П8 | Болт М6х16 крепления оси ролика | |
| 17 | 652Б-3105048 | Колодка крепления троса | |
| 18 | 260018-П29 | Палец 6х35 | |
| 19 | 652Б-3108068 | Труба соединительная | |
| 20 | 258012-П2 | Шплинт 2х12 | |
| 21 | 220052-П8 | ВинтМ4х12 | |
| 22 | 652Б-3105020 | Обойма втулки | |
| 23 | 652Б-3108024 | Вал барабана | |
| 24 | 250508-П8 | Гайка М6х1 | |
| 25 | 252006-П8 | Шайба диам 10 гаек выпускного коллектора | |
| 26 | 652Б-3108032-А | Пружина собачки | |
| 27 | 220052-П8 | ВинтМ4х12 | |
| 28 | 652Б-3105062-А | Уголок крепления роликов левый | |
| 29 | 652Б-3105044 | Трос лебедки | |
| 30 | 201458-П8 | Болт | |
| 31 | 652Б-3105058 | Колодка крепления троса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
