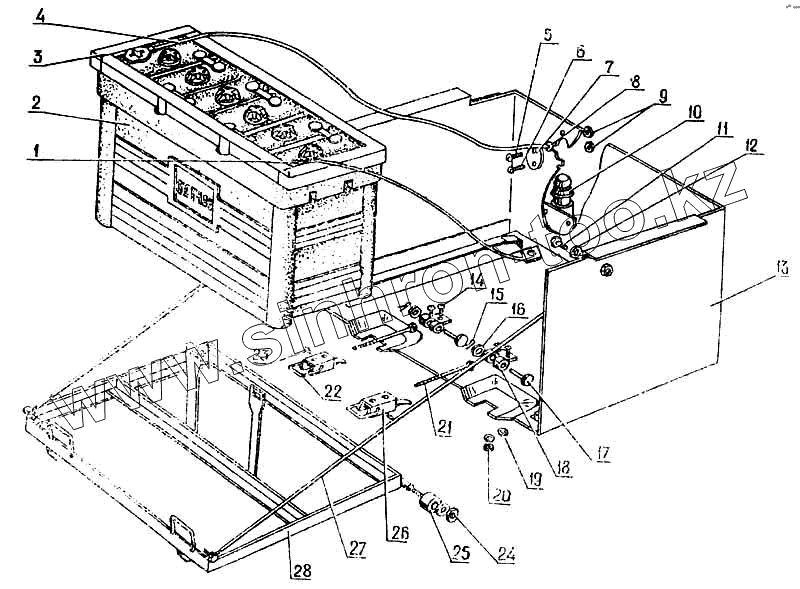

Каталог запасных частей к технике: ПАЗ-672М. Аккумуляторная батарея и ее установка
1
2
4
8
13
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252005-П2 | 252005-П2 | Шайба диам 8 плоская | |
| 672-3703076 | 672-3703076 | Петля стяжная | |
| 672-3703045 | 672-3703045 | Планка | |
| 258037-П2 | 258037-П2 | Шплинт 3,2х12 | |
| 258012-П8 | 258012-П8 | Шплинт 2х12 | |
| 672-3703078 | 672-3703078 | Прокладка | |
| 672-3703050-Б | 672-3703050-Б | Рамка-прижим аккумуляторной батареи в сборе | |
| 252004-П2 | 252004-П2 | Шайба 6 | |
| 672-3703038 | 672-3703038 | Ролик салазок | |
| 122-3703117 | 122-3703117 | Рычаг | |
| 672-8402040 | 672-8402040 | Панель капота передняя в сборе | |
| 672-3703068 | 672-3703068 | Скоба внутренняя в сборе | |
| 672-3703074 | 672-3703074 | Скоба наружная | |
| 672-3703066 | 672-3703066 | Стяжка в сборе | |
| 672-3703108 | 672-3703108 | Трос растяжки салазок | |
| 672-3703062-Б | 672-3703062-Б | Тяга прижима | |
| 252005-П8 | 252005-П8 | Шайба диам 8 | |
| 293270-П29 | 293270-П29 | Шайба диам 10 | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 221606-П29 | 221606-П29 | Винт М6-6gх18 ОСТ 37.001.125-81 | |
| 301089-П10 | 301089-П10 | Болт М8 | |
| 201454-П8 | 201454-П8 | Болт М8х16 крепление нижней части картера | |
| 240818-П8 | 240818-П8 | Винт М4х12 | |
| 220052-П8 | 220052-П8 | ВинтМ4х12 | |
| 220165-П8 | 220165-П8 | Винт М8х22 | |
| 258053-П2 | 258053-П2 | Шплинт диам 3,6х25 пальца рычага | |
| 250462-П8 | 250462-П8 | Гайка М4 | |
| 250508-1129 | 250508-1129 | Гайка М6 | |
| 652Б-3703042 | 652Б-3703042 | Заглушка | |
| 122-3703110 | 122-3703110 | Зажим | |
| 122-3703111 | 122-3703111 | Зажим | |
| 252581-П29 | 252581-П29 | Заклепка 4х26 | |
| 672-3703060 | 672-3703060 | Кронштейн тяги прижима | |
| 672-3703040-10 | 672-3703040-10 | Ось ролика | |
| 260018-П29 | 260018-П29 | Палец 6х35 | |
| 1 | 672-3724106 | Провод «массы» аккумуляторной батареи в сборе | |
| 2 | 6СТ-105 | Батарея аккумуляторная | |
| 4 | 672-372044 | Провод от аккумуляторной батареи к стартеру | |
| 8 | 20-1101092 | Втулка для пучка проводов | |
| 13 | 672-3703084 | Ящик аккумуляторной батареи | |
| 27 | 672-3703106 | Растяжка салазок в сборе | |
| 28 | 672-3703100 | Салазки аккумуляторной батареи в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
