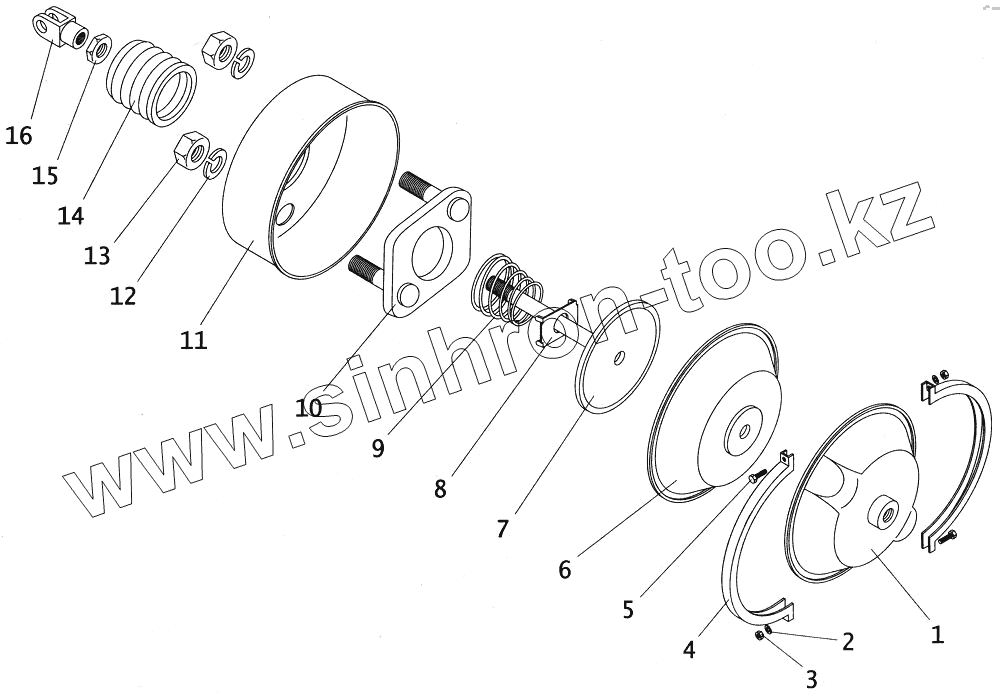

Каталог запасных частей к технике: ПАЗ-4234. Тормозная камера
1
1
2
3
4
4
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3519235-10 | 100-3519235-10 | Опорный диск | |
| 100-3519110 | 100-3519110 | Камера тормозная тип 20 в сборе | |
| 100-3519210 | 100-3519210 | Тормозная камера тип 24 в сборе | |
| 100-3519034-10 | 100-3519034-10 | Шток | |
| 100-3519135-10 | 100-3519135-10 | Опорный диск | |
| 1 | 100-3519140 | Крышка | |
| 1 | 100-3519240 | Крышка | |
| 2 | 305890 | Шайба 8 | |
| 3 | 250510 | Гайка М8-6Н | |
| 4 | 100-3519146 | Хомут | |
| 4 | 100-3519246 | Хомут | |
| 5 | 301550 | Болт М8-6g | |
| 6 | 100-3519150 | Мембрана | |
| 6 | 100-3519250 | Диафрагма 24 | |
| 7 | 100-3519230 | Шток с диском в сборе | |
| 7 | 100-3519130 | Шток с диском в сборе | |
| 8 | 100-3519458 | Тарелка пружины | |
| 9 | 100-3519154 | Возвратная пружина | |
| 9 | 100-3519254 | Возвратная пружина | |
| 10 | 100-3519125 | Фланец в сборе | |
| 10 | 100-3519225 | Фланец в сборе | |
| 11 | 100-3519121 | Корпус в сборе | |
| 11 | 100-3519221 | Корпус в сборе | |
| 12 | 252137-П2 | Шайба 12 пружинная | |
| 13 | 250514-П29 | Гайка М12 | |
| 14 | 100-3519139 | Чехол защитный | |
| 14 | 100-3519239 | Чехол защитный | |
| 15 | 250634 | Гайка | |
| 16 | 100-3519138 | Вилка | |
| 16 | 100-3519238 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
