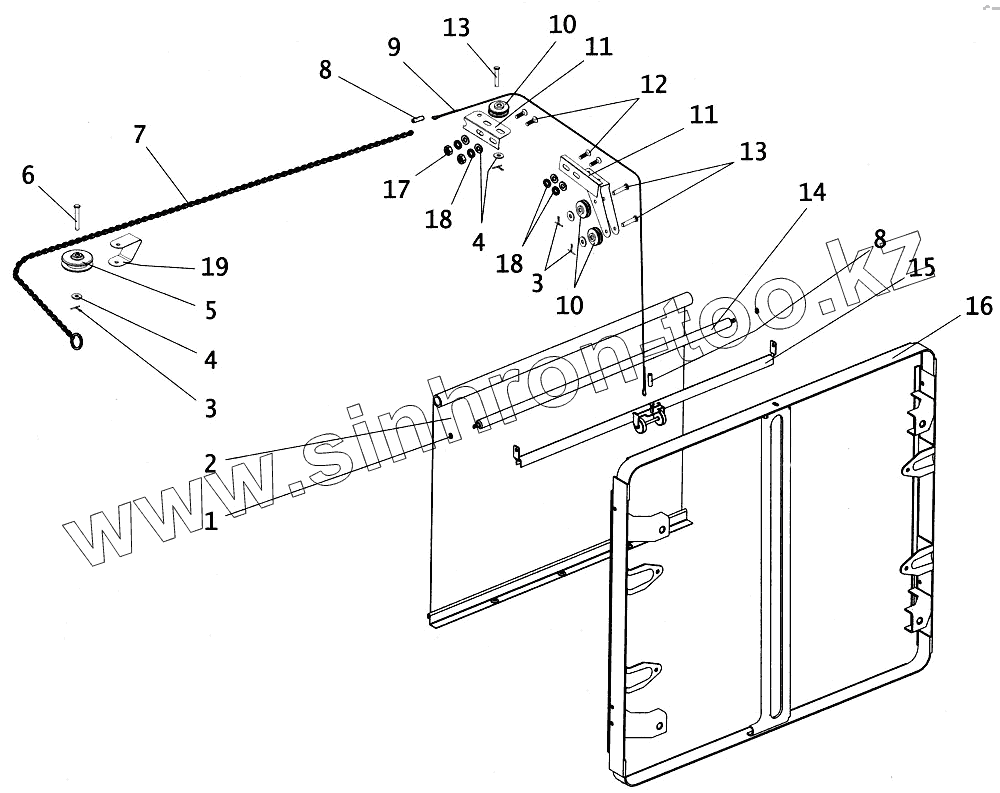

Каталог запасных частей к технике: ПАЗ-4234. Шторка радиатора системы охлаждения двигателя
1
2
3
3
4
4
5
6
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 251260-П29 | 251260-П29 | Гайка М5 | |
| 3205-1310310 | 3205-1310310 | Шторка с барабаном, держателем, роликом и тросом | |
| 672-1310370-Б | 672-1310370-Б | Шторка радиатора | |
| 258053-П29 | 258053-П29 | Шплинт 4х25 | |
| 252004-П29 | 252004-П29 | Шайба диаметром 6 | |
| 652-1310042 | 652-1310042 | Трубка троса | |
| 652-1310354 | 652-1310354 | Скобы держателя барабана шторки | |
| 652-1310344 | 652-1310344 | Сальник барабана | |
| 3205-1310210-10 | 3205-1310210-10 | Ролик троса шторки радиатора с кронштейном в сборе | |
| 652-1310362-Б | 652-1310362-Б | Ролик шторки | |
| 672-1310334 | 672-1310334 | Пружина шторки радиатора | |
| 672-1310332 | 672-1310332 | Ось барабана шторки радиатора | |
| 652-1310356 | 652-1310356 | Кронштейн крепления ролика шторки радиатора | |
| 652-1310338 | 652-1310338 | Стопорное кольцо | |
| 672-1310374-Б | 672-1310374-Б | Держатель шторки | |
| 3205-1310347 | 3205-1310347 | Держатель барабана шторки с кронштейном | |
| 652-1310336-Б | 652-1310336-Б | Держатель пружины | |
| 672-1310336 | 672-1310336 | Держатель пружины | |
| 672-1310352-Б | 672-1310352-Б | Держатель барабана шторки | |
| 672-1310328-Б | 672-1310328-Б | Барабан шторки радиатора | |
| 652-1310360 | 652-1310360 | Ось ролика шторки | |
| 1 | 652-1310366 | Кольцо стопорное наружное | |
| 2 | 672-1310368-Б | Шторка радиатора в сборе | |
| 3 | 258013-П29 | Шплинт 2х16 | |
| 4 | 252004-ГТ29 | Шайба 6 ОСТ 37.001.144-96 | |
| 5 | 3205-1310066 | Ролик шторки радиатора | |
| 6 | 260023-П29 | Палец 6х48 | |
| 7 | 3205-1310460 | Цепочка шторки | |
| 8 | 652-1310042 | Трубка троса | |
| 9 | 3205-1310364 | Тросик | |
| 10 | 652-1310064 | Ролик троса шторки радиатора | |
| 11 | 3205-1310407-10 | Кронштейн ролика | |
| 12 | 220102-П29 | Винт М6х10 | |
| 13 | 260015-П29 | Палец 6х26 | |
| 14 | 672-1310324-Б | Барабан шторки в сборе | |
| 15 | 3205-1310348 | Держатель барабана | |
| 16 | 3205-1309109 | Рамка крепления кожуха | |
| 17 | 250508-П29 | Гайка М6 | |
| 18 | 252154-П29 | Шайба 6 | |
| 19 | 3205-1310402 | Кронштейн | |
| 20 | 3205-70-1310411 | Кронштейн ролика шторки радиатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
