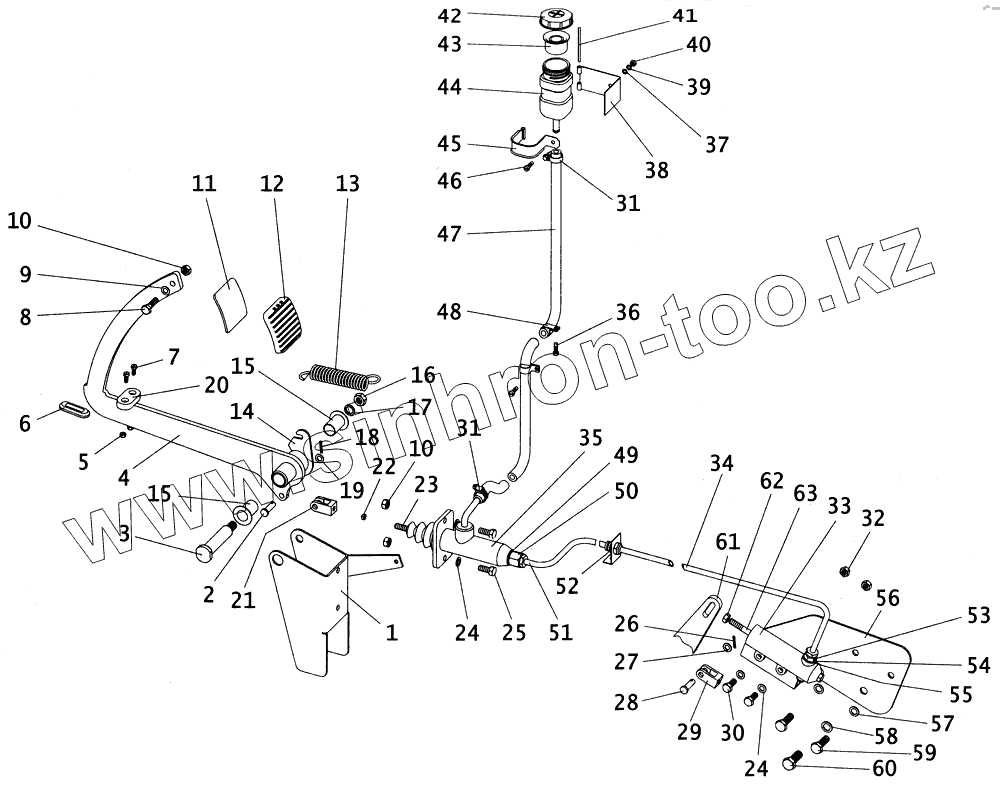

Каталог запасных частей к технике: ПАЗ-4234. Привод сцепления
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-07-1609030 | 3205-07-1609030 | Вилка с толкателем в сборе | |
| 3205-1602721 | 3205-1602721 | Бачок цилиндра сцепления в сборе | |
| 1 | 3205-1602014-20 | Кронштейн главного цилиндра сцепления | |
| 2 | 260036-П29 | Палец | |
| 3 | 3205-1602760 | Ось педали | |
| 4 | 3205-1602412-01 | Педаль сцепления | |
| 5 | 250464-П29 | Гайка М5 тяги диафрагмы | |
| 6 | 3205-1602764 | Муфта защитная | |
| 7 | 224598-П29 | Винт М5х0,8х14 крепления ручки | |
| 8 | 290646-П29 | Болт М8х1х22 | |
| 9 | 252155-П29 | Шайба 8 | |
| 10 | 250511-П29 | Гайка М8х1-6Н | |
| 11 | 672-1602440-01 | Площадка педалей сцепления и тормоза | |
| 12 | 3205-1602448 | Накладка педалей сцепления и тормоза | |
| 13 | М-7523-А | Пружина | |
| 14 | 4230-1602450-01 | Рычаг пружины | |
| 15 | 672-1602468 | Втулка оси педали | |
| 16 | 250615-П29 | Гайка М12 | |
| 17 | 252137-П29 | Шайба 6 | |
| 18 | 258039-П29 | Шплинт 3,2х20 | |
| 19 | 252005-ГТ29 | Шайба 8 ОСТ 37.001.144-96 | |
| 20 | 3205-1602032 | Буфер педали | |
| 21 | 4230-1602040 | Вилка толкателя главного цилиндра | |
| 22 | 4230-1602041 | Гайка толкателя главного цилиндра сцепления | |
| 23 | 4230-1602568 | Толкатель поршня главного цилиндра | |
| 24 | 252135-П29 | Шайба 8 | |
| 25 | 201477-П29 | Болт М8х22 | |
| 26 | 258053-П29 | Шплинт 4х25 | |
| 27 | 252007-П29 | Шайба 12 | |
| 28 | 260090-П29 | Палец 12х42 ОСТ 37.001.163-75 | |
| 29 | 3205-07-1609028 | Вилка | |
| 30 | 201460-П29 | Болт М8х30 | |
| 31 | АВА11-17/9С7-W1 | Хомут червячный | |
| 32 | 250510-П29 | Гайка М8 | |
| 33 | 4301-1602510 | Цилиндр рабочий привода сцепления в сборе | |
| 34 | 4230-1609064 | Шланг гидравлический привода сцепления | |
| 35 | 626298 | Главный цилиндр сцепления | |
| 36 | 240837-П29 | Винт 5х16 ОСТ 37.001.188-81 | |
| 37 | 252003-П29 | Шайба 5 | |
| 38 | 3205-1602015-10 | Кронштейн бачка | |
| 39 | 252133-П29 | Шайба 5 | |
| 40 | 250464-П29 | Гайка М5 тяги диафрагмы | |
| 41 | 258059-П29 | Шплинт Ф4 | |
| 42 | 3205-3505109 | Крышка бачка | |
| 43 | 3205-1602113 | Отражатель пробки бачка главного цилиндра | |
| 44 | 3205-1602723 | Бачок цилиндра сцепления | |
| 45 | 3205-1602725 | Хомут крепления бачка сцепления | |
| 46 | 220079-П29 | Винт | |
| 47 | 3205-1602017-10 | Шланг | |
| 48 | 3205-3506038 | Хомут крепления трубок | |
| 49 | 3205-70-1104088 | Шайба уплотнительная | |
| 50 | 4230-1602070 | Переходник | |
| 51 | 3205-1602580-20 | Трубка к цилиндру привода сцепления | |
| 51 | 4234-1602580 | Трубка к цилиндру привода выключения сцепления | |
| 52 | 250638-П29 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 53 | 32053-07-1609060-01 | Переходник | |
| 54 | 3205-70-1104088 | Шайба уплотнительная | |
| 55 | 672-3506013 | Прокладка | |
| 56 | 3205-07-1609010 | Кронштейн крепления рабочего цилиндра | |
| 57 | 252136-П29 | Шайба 10 пружинная | |
| 58 | 252137-П29 | Шайба 6 | |
| 59 | 251498-П29 | БолтМ10-6gх28 | |
| 60 | 201540-П29 | БолтМ12-6gх30 | |
| 61 | 4230-01-1601020-10 | Рычаг вилки выключения сцепления | |
| 62 | 250512-П29 | Гайка М10 | |
| 63 | 3205-07-1609522 | Толкатель вилки выключения сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
