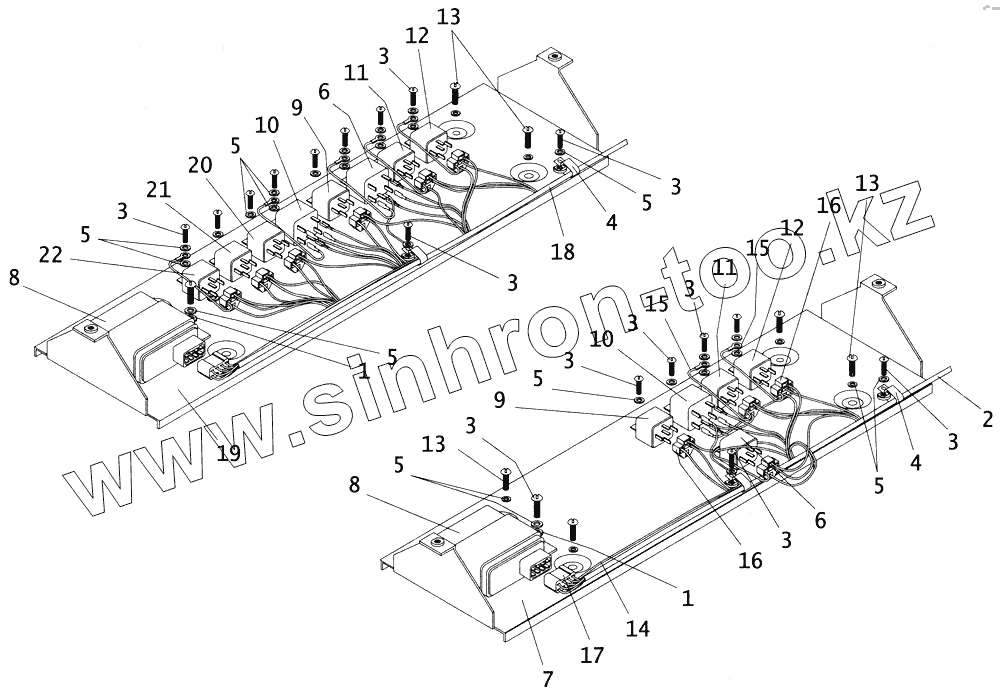

Каталог запасных частей к технике: ПАЗ-4234. Панель блока реле
1
1
2
3
3
3
3
3
3
3
3
3
3
4
4
5
5
5
5
5
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
13
14
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3747020 | 3205-3747020 | Панель облицовочная дополнительных приборов | |
| 223064-П29 | 223064-П29 | Винт М6х14 | |
| 1 | 252037-П29 | Шайба 6 | |
| 2 | 3205-07-3724004-20 | Жгут проводов блока реле | |
| 3 | 220077-П29 | Винт кронштейна | |
| 4 | 652-6505122 | Хомут крепления двух трубок диам 12 | |
| 5 | 252134-П29 | Шайба 6 | |
| 6 | 738.3747 | Реле стартера | |
| 7 | 3205-3747012-10 | Панель дополнительных приборов | |
| 8 | РС-950-К | Реле указателей поворотов | |
| 9 | 90.3747 | Реле стартера | |
| 10 | 738.3747 | Реле стартера | |
| 11 | 90.3747 | Реле стартера | |
| 12 | 90.3747 | Реле стартера | |
| 13 | 223064-П29 | Винт М6х14 | |
| 14 | 3205-3724134-10 | Жгут проводов "массы" реле | |
| 15 | 3205-3724047 | Провод "массы" электродвигателя вентилятора | |
| 16 | 45 7373 9012 | Колодка гнездовая 02-6,3-08 ОСТ 37.003.032-88 | |
| 17 | 45 7373 9016 | Колодка гнездовая 07-6,3-05 ОСТ 37.003.032-88 | |
| 18 | 4234-3724004 | Жгут проводов блока реле | |
| 19 | 4234-3747012 | Панель дополнительных приборов | |
| 20 | 90.3747 | Реле стартера | |
| 21 | 90.3747 | Реле стартера | |
| 22 | 90.3747 | Реле стартера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
