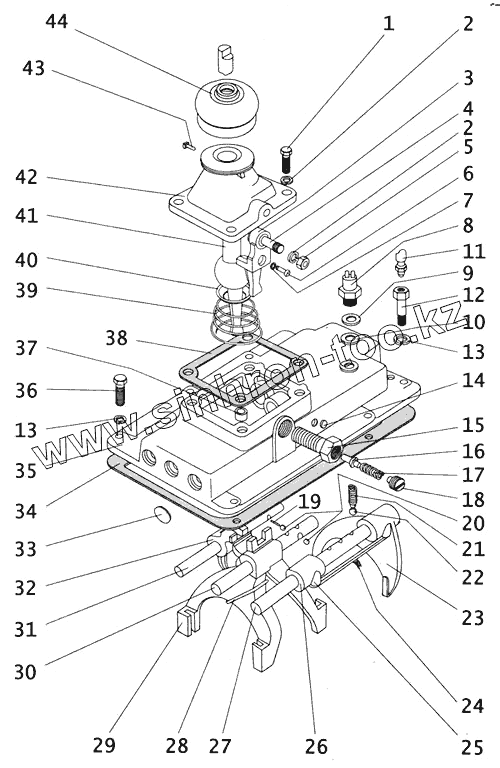

Каталог запасных частей к технике: ПАЗ-4234. Механизм переключения передач
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205.70-1702220 | 3205.70-1702220 | Механизм управления переключения передач в сборе | |
| 433160-1702010 | 433160-1702010 | Крышка коробки передач в сборе | |
| 130-1702162-Б | 130-1702162-Б | Рычаг переключения 1 передачи и ЗХ промежуточный в сборе | |
| 130-1702059 | 130-1702059 | Предохранитель включения передачи и ЗХ в сборе | |
| 1 | 201501-П29 | Болт М10х35 крепления отстойника | |
| 2 | 252136-П2 | Шайба 10 пружинная | |
| 3 | 130-1702165-Б | Рычаг переключения 1 передачи и ЗХ промежуточный | |
| 4 | 130-1702169 | Ось промежуточного рычага | |
| 5 | 250512-П8 | Гайка М10 болта крепления картера | |
| 6 | 130-1702173 | Сухарь промежуточного рычага | |
| 7 | 130-1702175 | Кольцо сухаря замочное | |
| 8 | ВК418А | Выключатель фонарей заднего хода | |
| 9 | 131-3710152-Б | Прокладка | |
| 10 | 131-3710773 | Прокладка регулировочная | |
| 11 | 307908-П | Сапун в сборе | |
| 12 | 130-1702171-А | Болт крышки установочный | |
| 13 | 252136-П2 | Шайба 10 пружинная | |
| 14 | 260303-П | Заглушка крышки КП | |
| 15 | 130-1702057 | Корпус предохранителя | |
| 16 | 130-1702056-Б | Сухарь предохранителя | |
| 17 | 130-1702058-Б | Пружина предохранителя | |
| 18 | 130-1702061 | Пробка корпуса предохранителя | |
| 19 | 305453-П | Штифт замка стержней переключения | |
| 20 | 306205-П | Шарик замка стержней переключения | |
| 21 | 120-1702106 | Пружина фиксатора стержней переключения | |
| 22 | 306203-П | Шарик фиксатора стержней переключения | |
| 23 | 433160-1702024 | Вилка переключения 1 передачи и ЗХ | |
| 24 | 258260-П | Шплинт-проволока | |
| 25 | 120-1702040 | Болт стопорный | |
| 26 | 130-1702053 | Головка стержня переключения 1 передачи и ЗХ | |
| 27 | 130-1702060 | Стержень переключения 1 передачи и ЗХ | |
| 28 | 258254-П | Шплинт-проволока | |
| 29 | 130-1702033-Б | Вилка переключения 4 и 5 передач | |
| 30 | 130-1702074-Б | Стержень переключения 4 и 5 передач | |
| 31 | 130-1702064-Б | Стержень переключения 2 и 3 передач | |
| 32 | 130-1702027-Б | Вилка переключения 2 и 3 передач | |
| 33 | 260310-П | Заглушка диам 26 | |
| 34 | 130-1702014 | Прокладка крышки коробки передач | |
| 35 | 433160-1702015 | Крышка коробки передач | |
| 36 | 201498-П29 | Болт М10х28 | |
| 37 | 130-1702225 | Втулка установочная | |
| 38 | 130-1702223 | Прокладка картера | |
| 39 | 130-1702130 | Пружина рычага | |
| 40 | 130-1702125 | Опора рычага | |
| 41 | 3205.70-1702120 | Рычаг переключения передач | |
| 42 | 130-1702221-А | Картер рычага переключения передач | |
| 43 | 130-1702017 | Стопор рычага | |
| 44 | 130-1702155-А | Чехол рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
