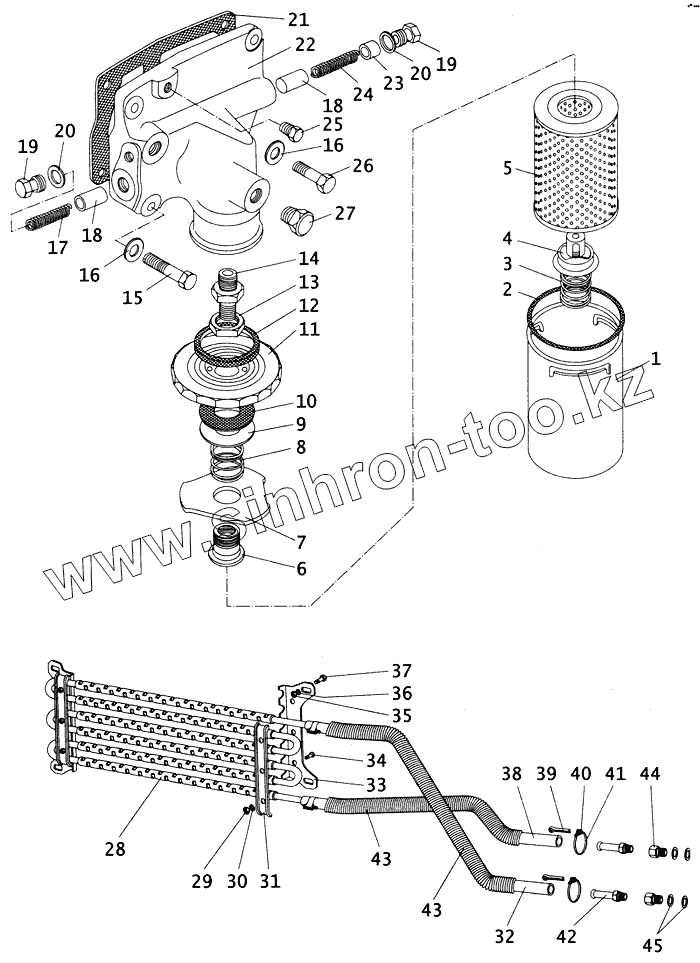

Каталог запасных частей к технике: ПАЗ-4234. Масляный фильтр и масляный радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1017040 | 260-1017040 | Прижим | |
| 245-1017015 | 245-1017015 | Корпус фильтра | |
| 245-1017010-01 | 245-1017010-01 | Фильтр очистки масла | |
| ФМ009-1012005 | ФМ009-1012005 | Фильтр (неразборный) | |
| 3205-1013010-01 | 3205-1013010-01 | Радиатор масляный в сборе | |
| 260-1017030 | 260-1017030 | Фильтр | |
| 1 | 260-1017033 | Колпак | |
| 2 | 100-4-4-106 | Кольцо | |
| 3 | 2105-1012012-ММЗ | Пружина | |
| 4 | 260-1017050 | Клапан перепускной | |
| 5 | 260-1017060 | Элемент фильтрующий | |
| 6 | 260-1017044 | Штуцер | |
| 7 | 260-1017042 | Прижим | |
| 8 | 2105-1012052-ММЗ | Пружина | |
| 9 | 2105-1012051-ММЗ | Шайба | |
| 10 | 2105-1012009-ММЗ | Клапан антидренажный | |
| 11 | 260-1017032 | Дно | |
| 12 | 260-1017036 | Прокладка | |
| 13 | 2105-1012011-ММЗ | Гайка | |
| 14 | 260-1017012 | Штуцер | |
| 15 | М10-6gх50.88.016 | Болт | |
| 16 | 36-1104788-01 | Прокладка | |
| 17 | 50-1404085-А1 | Пружина сливного клапана | |
| 18 | 50-1404071-А | Клапан | |
| 19 | 50-140475 | Пробка | |
| 20 | Д09-035-А | Прокладка | |
| 21 | 50-1404059-Б1 | Прокладка | |
| 22 | 245-1017022 | Корпус фильтра | |
| 23 | 50-140472 | Пробка | |
| 24 | 50-1404083-А1 | Пружина сливного клапана | |
| 25 | КГ1/8"А.12.016 | Пробка | |
| 26 | М10-6gх35.88.30.016 | Болт | |
| 27 | 50-140477-А | Пробка | |
| 28 | 3205-1013015-10 | Радиатор масляный | |
| 29 | 250508-П-29 | Гайка М6-6Н | |
| 30 | 252154-П2 | Шайба пружинная 6 | |
| 31 | 3205-1013062 | Кронштейн верхний | |
| 32 | 672-1013101-Б | Шланг масляного радиатора впускной | |
| 33 | 3205-1013063 | Кронштейн нижний | |
| 34 | 210359-П29 | Болт М6-6gх25 | |
| 35 | 250510-П29 | Гайка М8 | |
| 36 | 252155-П29 | Шайба 8 | |
| 37 | 201452-П29 | Болт М8х12 | |
| 38 | 3205-1013101 | Шланг | |
| 39 | 297575-П29 | Шплинт 5,4х22,4 | |
| 40 | 672-6505059 | Пряжка хомутика | |
| 41 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| 42 | 652Б-1013116 | Штуцер шланга радиатора нижний с трубкой в сборе | |
| 43 | 672-1013102-01 | Оболочка защитная шлангов масляного радиатора | |
| 44 | 3205-70-1013089 | Штуцер ввертной | |
| 45 | 3205-70-1013090 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
