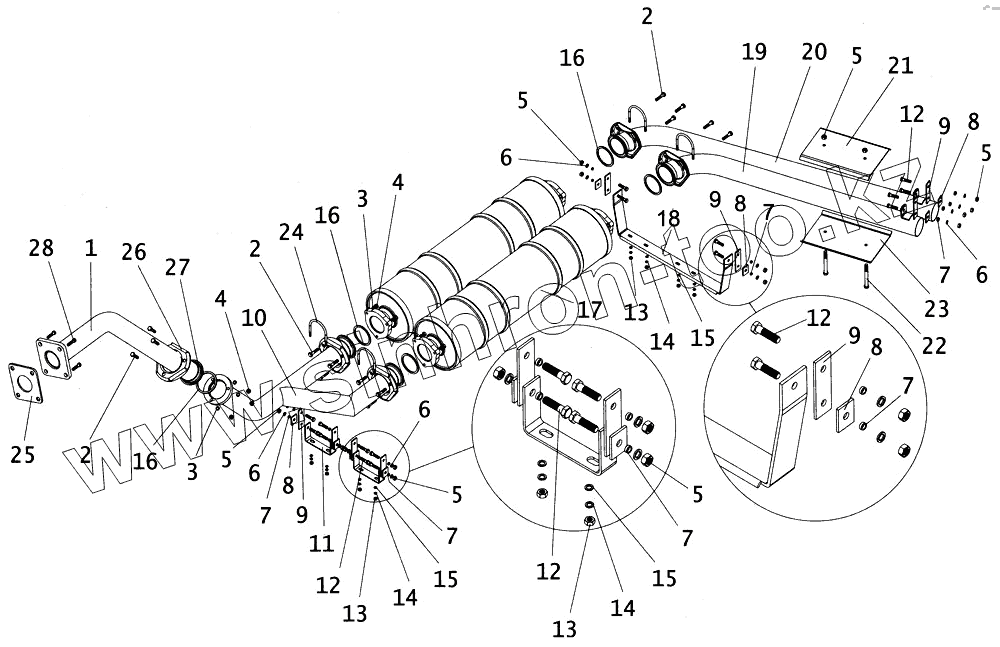

Каталог запасных частей к технике: ПАЗ-4234. Глушитель с трубами
1
2
2
2
3
3
4
4
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 000.4859.20.000-60-950 | 000.4859.20.000-60-950 | Металлорукав трубы приемной | |
| 1 | 3205-07-1203011-50 | Труба приемная в сборе | |
| 2 | 201505-П29 | Болт 10х45 | |
| 3 | 252006-П29 | Шайба 10 | |
| 4 | 250512-П29 | Гайка М10 | |
| 5 | 250510-П29 | Гайка М8 | |
| 6 | 252005-П29 | Шайба 8 | |
| 7 | 652Б-1203036 | Втулка распорная | |
| 8 | 652Б-1203040 | Накладка ремня подвески труб глушителя | |
| 9 | 652Б-1203038-01 | Ремень подвески труб глушителя | |
| 10 | 3205-07-1203020 | Патрубок соединительный | |
| 11 | 4230-1203060 | Кронштейн труб глушителя | |
| 12 | 201458-П29 | Болт М8х6gx25 | |
| 13 | 250508-П29 | Гайка М6 | |
| 14 | 252004-П29 | Шайба диаметром 6 | |
| 15 | 252134-П29 | Шайба 6 | |
| 16 | 66-01-1203357 | Прокладка | |
| 17 | МСП36.1201110-15 | Глушитель выхлопа | |
| 18 | 3205-07-1203061 | Кронштейн крепления глушителя | |
| 19 | 3205-07-1203052 | Труба выхлопная левая | |
| 20 | 3205-07-1203050-20 | Труба выхлопная правая | |
| 21 | 3205-07-1203090 | Защитный щиток | |
| 22 | 200279-П29 | Болт М8-6gх100 | |
| 23 | 3205-07-1203049 | Пластина труб глушителя | |
| 24 | 4230-1203065 | Стремянка | |
| 25 | 245-1203614-Б | Прокладка приемной трубы | |
| 26 | 66-01-1203124 | Фланец | |
| 27 | 66-01-1203218 | Втулка переходная | |
| 28 | 265-1205028 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
