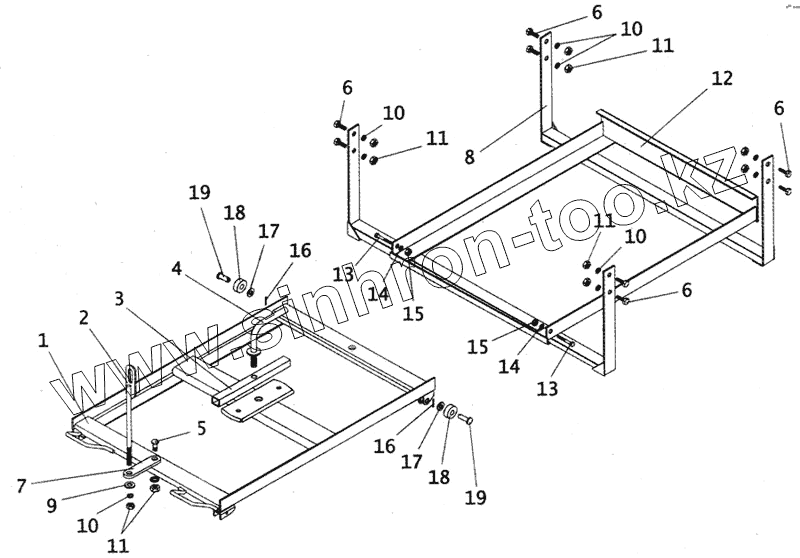

Каталог запасных частей к технике: ПАЗ-4230. Установка запасного колеса
1
2
3
4
5
6
6
6
6
7
8
9
10
10
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4230-3105010 | Тележка запасного колеса | |
| 2 | 4230-3105044 | Тяга с ограничителем | |
| 3 | 4230-3105024 | Прижим диска | |
| 4 | 4230-3105100 | Ручка с шайбой | |
| 5 | 4230-3105040 | Ось скобы | |
| 6 | 201539-П29 | Болт М12х48 | |
| 7 | 4230-3105042 | Скоба тяги | |
| 8 | 4230-3105078 | Пластина крепления салазок запасного колеса | |
| 9 | 4230-3105050 | Шайба | |
| 10 | 252137-П29 | Шайба 6 | |
| 11 | 250514-П29 | Гайка М12 | |
| 12 | 4230-3105006 | Направляющая салазок | |
| 13 | 201470-П29 | Болт М8х60 | |
| 14 | 252135-П29 | Шайба 8 | |
| 15 | 250510-П29 | Гайка М8 | |
| 16 | 258039-П29 | Шплинт 3,2х20 | |
| 17 | 252006-П29 | Шайба 10 | |
| 18 | 4230-3105034 | Ролик | |
| 19 | 260059-П29 | Палец 10х32 ОСТ 37.001.163-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
