Каталог запасных частей к технике: ПАЗ-4230. Система питания воздухом
1
2
2
2
2
2
2
3
3
4
4
5
6
6
6
6
6
6
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
23
23
23
23
23
23
23
23
23
24
25
25
26
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45

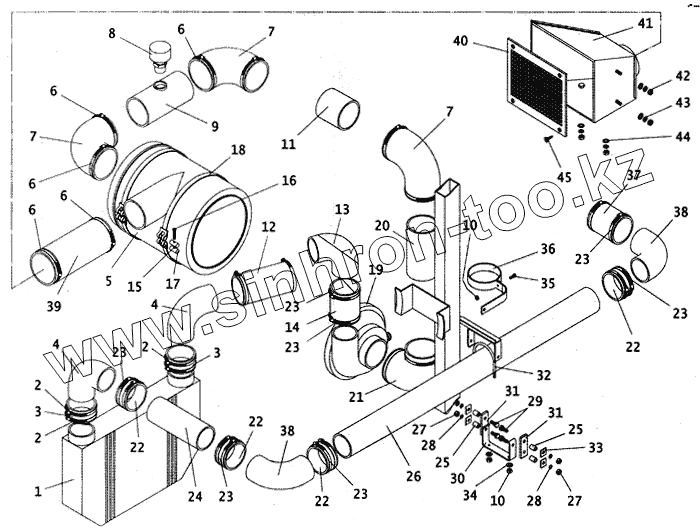

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250-1172010 | Охладитель наддувочного воздуха | |
| 2 | АВА77-95/12С7-W1 | Хомут червячный | |
| 2 | 1100 | Хомут червячный d86-100 | |
| 2 | ТОRRО.S70-90/9С7W1 | Хомут червячный | |
| 2 | ТВОС-049.001-07 | Хомут червячный | |
| 3 | 3205-07-1109286 | Рукав | |
| 4 | 3205-07-1109156 | Патрубок | |
| 5 | 5301-1109010 | Воздухоочиститель в сборе | |
| 6 | АВА87-112/12С7-W1 | Хомут червячный | |
| 6 | ТОRRО.S90-110/9С7W1 | Хомут червячный | |
| 6 | 1115 | Хомут червячный | |
| 7 | 260-1109009-А | Патрубок | |
| 8 | ДСФ-65 | Датчик засоренности воздушного фильтра | |
| 9 | 4230-1109033 | Патрубок | |
| 10 | 250508-П29 | Гайка М6 | |
| 11 | 4230-1109028 | Патрубок | |
| 12 | 4230-1109113 | Патрубок | |
| 13 | 3205-07-1109153 | Патрубок | |
| 14 | 3205-07-1109287 | Рукав | |
| 15 | 4230-3511026 | Палец | |
| 16 | 220120-П29 | Винт М6-6gх55 | |
| 17 | 4230-3511025 | Палец | |
| 18 | 4230-1109280 | Хомут | |
| 19 | С14-194-01 | Турбокомпрессор | |
| 20 | 4230-1109032 | Патрубок | |
| 21 | 3205-70-1109162 | Патрубок | |
| 22 | 3205-07-1109285 | Рукав | |
| 23 | ТОRRО.S60-80/9С7W1 | Хомут червячный | |
| 23 | ТВОС-049.001-10 | Хомут червячный | |
| 23 | 1085 | Хомут червячный d70-85 | |
| 23 | АВА58-75/9С7-W1 | Хомут червячный | |
| 24 | 4230-1008104 | Труба | |
| 25 | 652Б-1203036 | Втулка распорная | |
| 26 | 4230-1008105 | Труба | |
| 27 | 250510-П29 | Гайка М8 | |
| 28 | 252135-П29 | Шайба 8 | |
| 29 | 201458-П29 | Болт М8х6gx25 | |
| 30 | 4230-1203060 | Кронштейн труб глушителя | |
| 31 | 652Б-1203038-01 | Ремень подвески труб глушителя | |
| 32 | 4230-1203065 | Стремянка | |
| 33 | 652Б-1203040 | Накладка ремня подвески труб глушителя | |
| 34 | 252134-П29 | Шайба 6 | |
| 35 | 201416-П29 | Болт М6х16 | |
| 36 | 4230-1109050 | Хомут | |
| 37 | 4230-01-1109110 | Патрубок | |
| 38 | 3205-07-1109150 | Патрубок | |
| 39 | 3205-8102040 | Шланг обдува ветрового стекла | |
| 40 | 4230-1109185-10 | Панель забора воздуха | |
| 41 | 4230-1109170-10 | Кожух воздухозаборника | |
| 42 | 250510-П29 | Гайка М8 | |
| 43 | 252135-П29 | Шайба 8 | |
| 44 | 252005-П29 | Шайба 8 | |
| 45 | 243820-П29 | Винт 4х18 ОСТ 37.001.186-81 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
