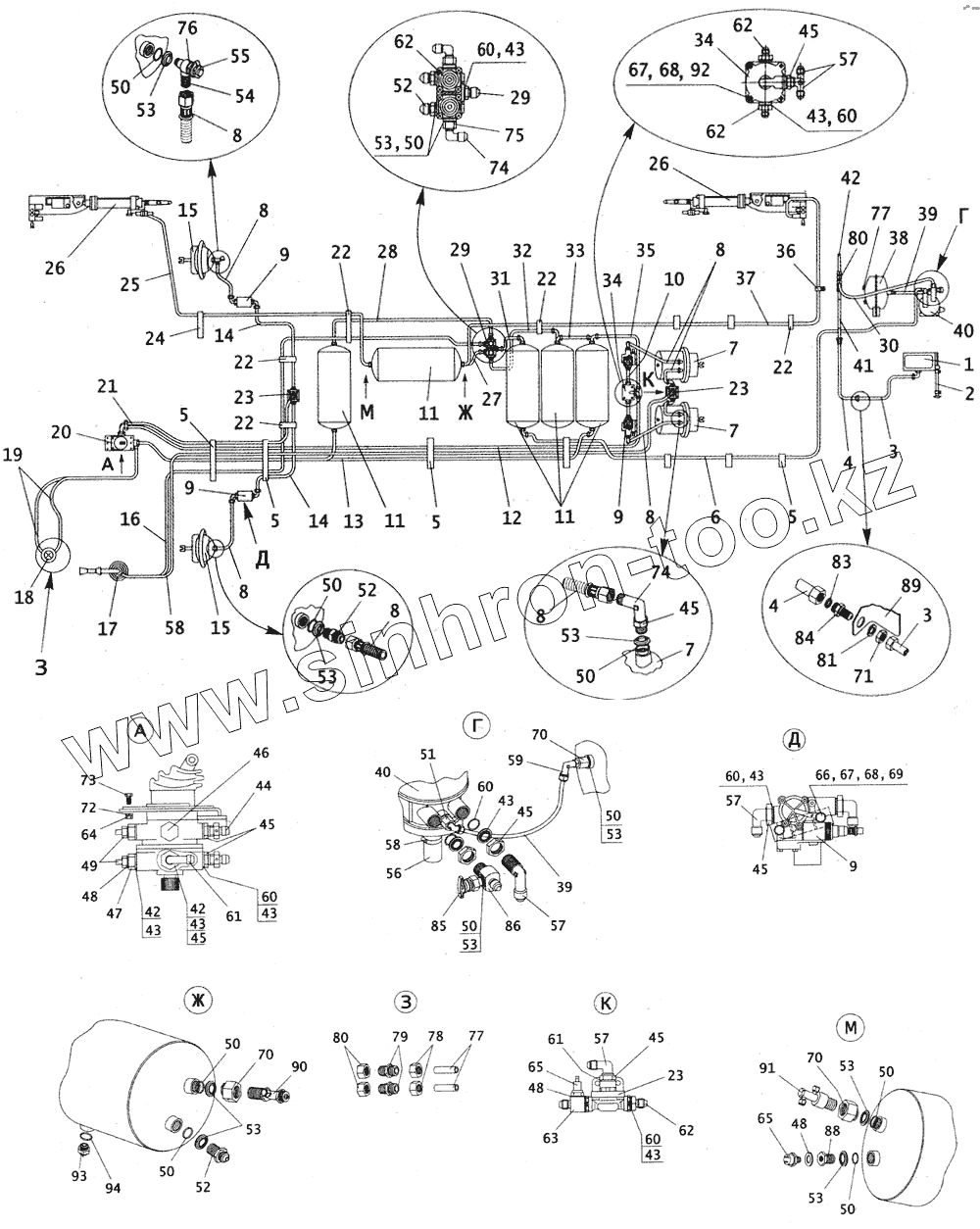

Каталог запасных частей к технике: ПАЗ-4230. Схема пневматической системы тормозов с пневмоаппаратами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
5
5
5
5
5
5
6
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
11
11
11
11
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
22
22
22
22
23
23
23
24
24
25
26
26
26
27
28
29
29
30
31
32
33
34
34
35
36
36
36
37
38
39
39
40
40
41
42
42
42
43
43
43
43
43
43
43
43
44
45
45
45
45
45
45
45
46
47
48
48
48
49
50
50
50
50
50
50
50
50
50
50
50
51
52
52
52
53
53
53
53
53
53
53
53
53
54
55
56
57
57
57
57
58
58
59
60
60
60
60
60
60
60
61
61
62
62
62
62
63
64
64
65
65
66
67
67
68
68
69
70
70
70
71
72
73
74
74
75
76
77
77
78
79
80
80
81
83
84
85
86
88
89
90
91
91
92
93
93
93
93
93
93
93
94
Позиция на иллюстрации Заводской номер детали Название детали
1 5335-3509012-10 Компрессор
2 4230-3509276 Шланг подвода воздуха к компрессору
3 4230-3552245 Трубка от компрессора до шланга
4 6520-3506060-13П50 Шланг в сборе
5 201418-П29 Болт М6х16
5 250508-П29 Гайка М6
5 4230-3552134 Кронштейн крепления трубок
5 3205-3552011 Уплотнитель трубопроводов
5 252134-П29 Шайба 6
6 4230-3552212 Трубка от воздухоосушителя до конденсационного баллона
7 100-3519200-10 Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24)
8 32053-3552250-30/РВ10464.4910/600 Шланг тормозной
9 265 351 101 Модулятор давления
10 4230-3552196 Трубка от ускорительного клапана до модулятора
11 4230-3513015 Баллон воздушный
11 3205-3513084 Прокладка воздушного баллона
11 4230-3512085 Хомут баллонов конденсационного, задних тормозов и стояночного тормоза
11 3205-3513086 Хомут крепления баллона
12 4230-3552164 Трубка от тормозного крана до клапана ускорительного
13 4230-3552168 Трубка от баллона переднего контура к тормозному крану
14 4230-3552176 Трубка от модулятора до клапана быстрого оттормаживания переднего
15 100-3519210 Тормозная камера тип 24 в сборе
16 4230-3552184 Трубка от 4-контурного клапана до крана стояночного тормоза
17 100-3537010 Кран стояночного тормоза с ручным управлением в сборе
18 21.3830 Указатель давления воздуха (манометр) в сборе
19 4230-3552170 Трубка от тормозного крана к манометру
20 100-3514008/100-3511408-01 Кран тормозной двухсекционный
21 4230-3552162 Трубка от тормозного крана до клапана быстрого оттормаживания переднего
22 3205-3552135 Кронштейн крепления трубок
22 3205-3552014 Уплотнитель трубопроводов
23 100-3518110 Клапан быстрого оттормаживания
24 3205-3552126 Кронштейн крепления трубок
24 3205-3552015 Уплотнитель трубопроводов
25 4230-3552160 Трубка от дверного баллона к механизму открывания дверей переднему
26 9У2.952.053 Привод дверей ППДТС-1-1-50-125-ВЗ-24-01
26 9У2.952.054 Привод дверей ППДТС-1-1-50-125-У33А-24-01
27 4230-3552188 Трубка от 4-контурного клапана до баллона дверей
28 4230-3552186 Трубка от 4-контурного клапана до баллона переднего контура
29 3205-3515400-10 Клапан защитный 4-х контурный в сборе
30 4230-3552240 Трубка от охладителя до воздухоосушителя
31 4230-3552190 Трубка от 4-контурного клапана до конденсационного баллона
32 4230-3552192 Трубка от 4-контурного клапана до баллона заднего контура
33 4230-3552218 Трубка баллонов заднего контура
34 100-3518010/11.3518010-10 Клапан ускорительный
35 4230-3552194 Трубка от баллона заднего контура до клапана ускорительного
36 201418-П29 Болт М6х16
36 3205-3506038 Хомут крепления трубок
36 252134-П29 Шайба 6
37 4230-3552208 Трубка от дверного баллона к механизму открывания дверей заднему
38 3205-3511111 Баллон регенерационный
39 4230-3552210 Трубка от регенерационного баллона до воздухоосушителя
40 LА6210 Воздухоосушитель
41 4230-3511048-10 Охладитель
42 4230-3511050 Охладитель
43 32053-3552318 Шайба
44 4230-3552150 Тройник манометра
45 32053-3552322 Гайка угольника
46 3205-3514152 Заглушка
47 3205-3514153 Переходник
48 672-3506013 Прокладка
49 2802.3829 Датчик включения сигналов торможения
50 017-021-25-2-2 Кольцо уплотнительное
50 3205-3400016 Кольцо уплотнительное
51 4230-3511027 Переходник осушителя
52 32053-3552279 Штуцер ввертной
53 32053-3552295 Шайба
54 32053-3552280-01 Тройник клапана контрольного вывода
55 100-3515310-10 Клапан контрольного вывода
56 4230-3509300 Шланг отвода воздуха
57 32053-3552324-01 Штуцер угловой
58 ТОRRО.S30-45/9С7W1/АВА32-44/9С7-W Хомут червячный
59 S6520.6-1/8 Фитинг угловой
60 019-023-25-2-2 Кольцо уплотнительное
60 3205-3405188 Кольцо уплотнительное
61 32053-3552324-01 Штуцер угловой
62 32053-3552312 Штуцер ввертной
63 32053-3552304 Тройник датчика аварийного давления воздуха
64 250512-П29 Гайка М10
65 2702.3829 Датчик аварийного давления воздуха
66 200275-П29 БолтМ8х80
67 250510-П29 Гайка М8
68 252135-П29 Шайба 8
69 252005-П29 Шайба 8
70 4230-3513027 Переходник
71 250638-П29 Гайка М18х1,5-6Н ОСТ 37.001.124-93
72 252136-П29 Шайба 10 пружинная
73 201498-П29 Болт М10х28
74 32053-3552296-01 Штуцер угловой
75 250636-П29 Гайка М16
76 32053-3552282 Прокладка
77 4230-3513050 Пробка баллона регенерационного
78 20.3830013 Гайка
79 3205-6505201 Штуцер
80 3205-3552182 Проходник прямой
81 252160-П29 Шайба 18Л
82 9У6.453.015 Клапан в сборе
83 3205-3509515 Прокладка
84 4230-3552250 Штуцер
85 100-3515310-10 Клапан контрольного вывода
86 4230-3513095 Тройник клапана накачки шин
87 4230-3513027 Переходник
88 4230-3513026 Переходник
89 4230-3506030-10 Кронштейн крепления шланга
90 9У6.454.006-01 Штуцер воздушного баллона дверей
91 9У6.453.015 Клапан в сборе
91 МД06-001 Штуцер
92 201470-П29 Болт М8х60
93 3205-3515070 Клапан сброса конденсата
93 3205-3515080 Кольцо эксцентрическое клапана
93 3205-3515074 Корпус клапана
93 3205-3515086 Манжета клапана
93 3205-3515084-01 Обойма клапана
93 3205-3515082 Пружина клапана сброса конденсата
93 3205-3515072 Шток клапана
94 3205-3505024 Прокладка штуцера
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
