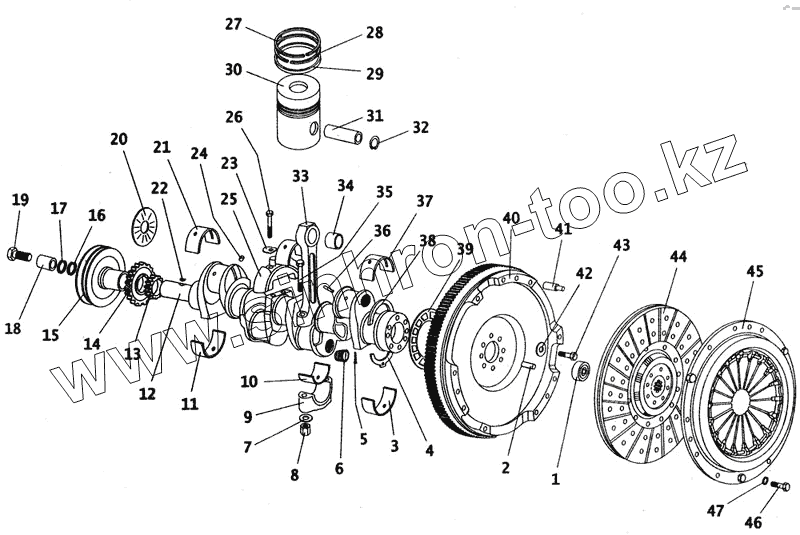

Каталог запасных частей к технике: ПАЗ-4230. Поршни, коленчатый вал, маховик и диски сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1005015-Б | 245-1005015-Б | Вал коленчатый в сборе | |
| А20.07.000/50-1004026-А1 | А20.07.000/50-1004026-А1 | Болт шатунный с гайкой | |
| 240-1004100-А | 240-1004100-А | Шатун в сборе | |
| 245-1004010-12 | 245-1004010-12 | Поршень с шатуном в сборе | |
| 240-1005115-Л-03 | 240-1005115-Л-03 | Маховик в сборе | |
| А23.01-81-240Т/А23.01-81-240сб.АС | А23.01-81-240Т/А23.01-81-240сб.АС | Комплект вкладышей коренных | |
| 245-1005014-Б | 245-1005014-Б | Вал коленчатый с противовесом в сборе | |
| 245-1005010-Б | 245-1005010-Б | Вал коленчатый с вкладышами в сборе | |
| А23.01-74-240Т/А23.01-74-240сб.АС | А23.01-74-240Т/А23.01-74-240сб.АС | Комплект вкладышей шатунных | |
| 1 | 180205К1С17 | Подшипник | |
| 2 | 50-1005019 | Штифт | |
| 3 | А23.01-8119/А23.01-81.040 | Вкладыш коренной | |
| 4 | А23.01-10403 | Полукольцо | |
| 5 | 4х22 | Шплинт | |
| 6 | 50-1005157-В | Заглушка | |
| 7 | 245-1004190 | Шайба | |
| 8 | А20.03.001/50-1004188 | Гайка | |
| 9 | 240-1004125-А | Крышка шатуна | |
| 10 | А23.01-7403/А23.01-74.014 | Вкладыш | |
| 11 | А23.01-8117/А23.01-81.038 | Вкладыш коренной | |
| 12 | 245-1005020-Б | Вал коленчатый | |
| 13 | 240-1005030-А | Шестерня | |
| 14 | 240-1005033-01 | Шестерня | |
| 15 | 245-1005131-31 | Шкив коленчатого вала | |
| 16 | 245-1005132-В | Кольцо внутреннее | |
| 17 | 245-1005133-В | Кольцо наружное | |
| 18 | 245-1005134-В | Втулка | |
| 19 | 245-1005054-Б | Болт коленчатого вала | |
| 20 | 245-1005042 | Маслоотражатель коленчатого вала передний | |
| 21 | А23.01-8116/А23.01-81.037 | Вкладыш коренной | |
| 22 | 6х9 | Шпонка | |
| 23 | 240-1005024 | Пластина стопорная | |
| 24 | 50-1005021-А | Заглушка | |
| 25 | 240-1005017 | Противовес | |
| 26 | 240-1005018 | Болт крепления противовеса | |
| 27 | 24-110-30-01 | Кольцо компрессионное | |
| 28 | 30-110-25-02 | Кольцо компрессионное | |
| 29 | 64-110-50-02 | Кольцо маслосъемное | |
| 30 | А240-1004021-Б | Поршень | |
| 31 | 50-1004042-А1 | Палец поршневой | |
| 32 | 240-1004022 | Кольцо стопорное | |
| 33 | 240-1004112-А | Шатун | |
| 34 | 240-1004115-А | Втулка | |
| 35 | А20.07.002/50-1004182-А1 | Болт шатунный | |
| 36 | 50-1005191-А | Трубка | |
| 37 | А23.01-8118/А23.01-81.039 | Вкладыш коренной | |
| 38 | А23.01-10401 | Полукольцо | |
| 39 | 50-1005043 | Маслоотражатель | |
| 40 | 240-1005115-Л-03 | Маховик в сборе | |
| 41 | 245-1005112 | Штифт | |
| 42 | 245-1005128 | Шайба | |
| 43 | 245-1005127 | Болт крепления маховика | |
| 44 | БВЗ-972271 | Диск сцепления ведомый | |
| 45 | 4301-1601090-20 | Диск нажимной с кожухом | |
| 46 | М10-6gх45 | Болт | |
| 47 | 10ОТ.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
