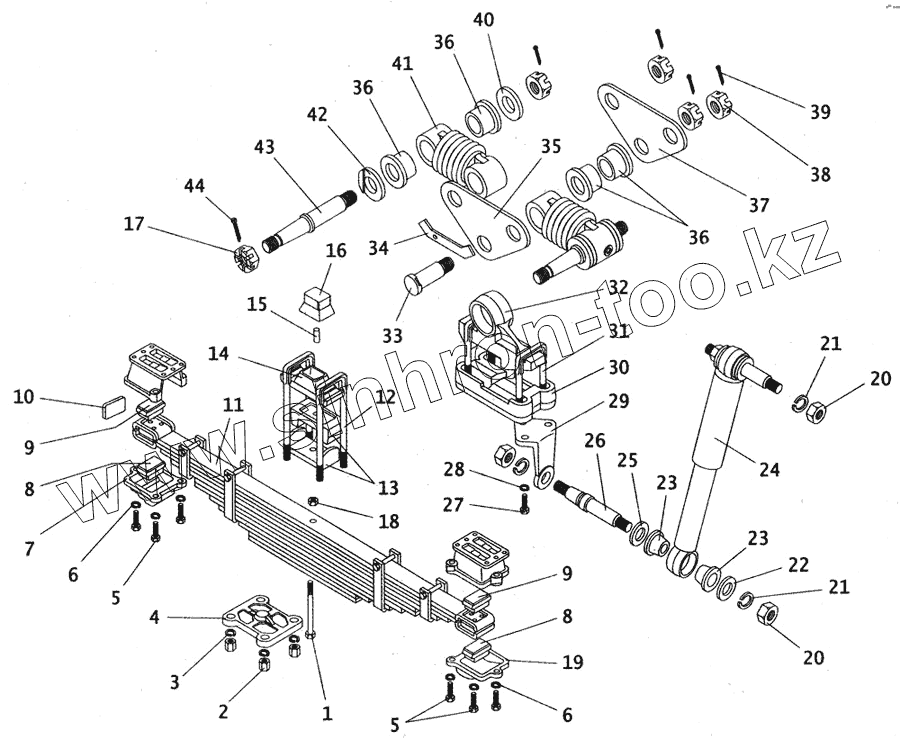

Каталог запасных частей к технике: ПАЗ-4230. Подвеска задняя
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
36
36
36
37
38
39
40
41
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32053-2913008 | 32053-2913008 | Пружины задние дополнительные в сборе правые | |
| 32053-2913009 | 32053-2913009 | Пружины задние дополнительные в сборе левые | |
| 1 | 290977-П29 | Болт М12х1,25х165 | |
| 2 | 292931-П29 | Гайка стремянки задней рессоры | |
| 3 | 252141-П29 | Шайба 20 | |
| 4 | 32053-2912418 | Подкладка рессор задней подвески | |
| 5 | 280939-П29 | Болт М12х50 специальный | |
| 6 | 252157-П29 | Шайба 12 | |
| 7 | 672-2912450 | Крышка переднего кронштейна задней рессоры | |
| 8 | 52-2902431 | Опора рессоры нижняя | |
| 9 | 53-2912431 | Опора рессоры верхняя | |
| 10 | 53-2902433-А | Упор передней и задней рессоры | |
| 11 | 4230-2912012 | Рессора задняя в сборе | |
| 11 | 4230-2912109 | Лист № 9 | |
| 11 | 4230-2912052 | Лист № 8 задней рессоры с хомутами | |
| 11 | 4230-2912107 | Лист № 7 | |
| 11 | 4230-2912106 | Лист № 6 | |
| 11 | 4230-2912105 | Лист № 5 | |
| 11 | 4230-2912112 | Лист № 12 | |
| 11 | 4230-2912051 | Лист № 4 задней рессоры с хомутами | |
| 11 | 4230-2912103 | Лист № 3 | |
| 11 | 4230-2912016 | Лист № 2 с чашками | |
| 11 | 4230-2912114 | Лист № 14 | |
| 11 | 4230-2912113 | Лист № 13 | |
| 11 | 4230-2912111 | Лист № 11 | |
| 11 | 4230-2912110 | Лист № 10 | |
| 11 | 4230-2912015 | Лист № 1 с чашками | |
| 11 | 250510-П2 | Гайка М8 | |
| 11 | 51-2902068 | Втулка хомута | |
| 11 | 200277-П2 | Болт М8х90 стяжной хомута | |
| 12 | 4230-2912408 | Стремянка задней рессоры | |
| 13 | 4230-2401024 | Подушка задней рессоры | |
| 14 | 32053-2912412 | Накладка задней рессоры | |
| 15 | 32053-2912410 | Штифт | |
| 16 | 652Б-2912622 | Буфер задней рессоры | |
| 17 | 3205-2913522 | Гайка М24 | |
| 18 | 251815-П29 | Гайка М12х1,25 | |
| 19 | 3205-2912452 | Крышка заднего кронштейна | |
| 20 | 250561-П29 | Гайка М16х1,5 | |
| 21 | 252139-П29 | Шайба 16 | |
| 22 | 3205-2905489 | Шайба зажимная под гайкой | |
| 23 | 53212-2901486 | Втулка крепления амортизатора | |
| 24 | 53212-2905006/53212-2905006-01 | Амортизатор в сборе | |
| 25 | 3205-2905488 | Шайба зажимная у пальца | |
| 26 | 3205-2905472 | Палец крепления амортизатора | |
| 27 | 201539-П29 | Болт М12х48 | |
| 28 | 252007-П29 | Шайба 12 | |
| 29 | 3205-2915540 | Кронштейн крепления нижней проушины амортизатора | |
| 30 | 32053-2913419 | Подкладка стремянок кронштейна серьги левая | |
| 30 | 32053-2913418 | Подкладка стремянок кронштейна серьги правая | |
| 31 | 32053-2913408 | Стремянка кронштейна серьги | |
| 32 | 32053-2913413 | Кронштейн крепления серьги левый | |
| 32 | 32053-2913412 | Кронштейн крепления серьги правый | |
| 33 | 3205-2913022 | Палец дополнительной пружины | |
| 34 | 4230-2913466 | Ригель серьги | |
| 35 | 4230-2913464 | Серьга пружины наружная | |
| 36 | 3205-2903046 | Втулка ушка дополнительной пружины | |
| 37 | 4230-2913468 | Серьга дополнительной пружины внутренняя | |
| 38 | 251015-П29 | Гайка М20х1,5 | |
| 39 | 258056-П29 | Шплинт 4х40 | |
| 40 | 3205-2913518 | Шайба оси пружины наружная | |
| 41 | 3205-2903012 | Пружина дополнительная задняя | |
| 41 | 3205-2913010 | Пружина дополнительная задняя в сборе | |
| 41 | 3205-2903016-01/3205-2903016-02 | Ушко дополнительной пружины | |
| 42 | 3205-2913514 | Шайба оси пружины внутренняя с ригелем | |
| 43 | 3205-01-2913024 | Ось дополнительной пружины | |
| 44 | 258069-П29 | Шплинт 5х36 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
