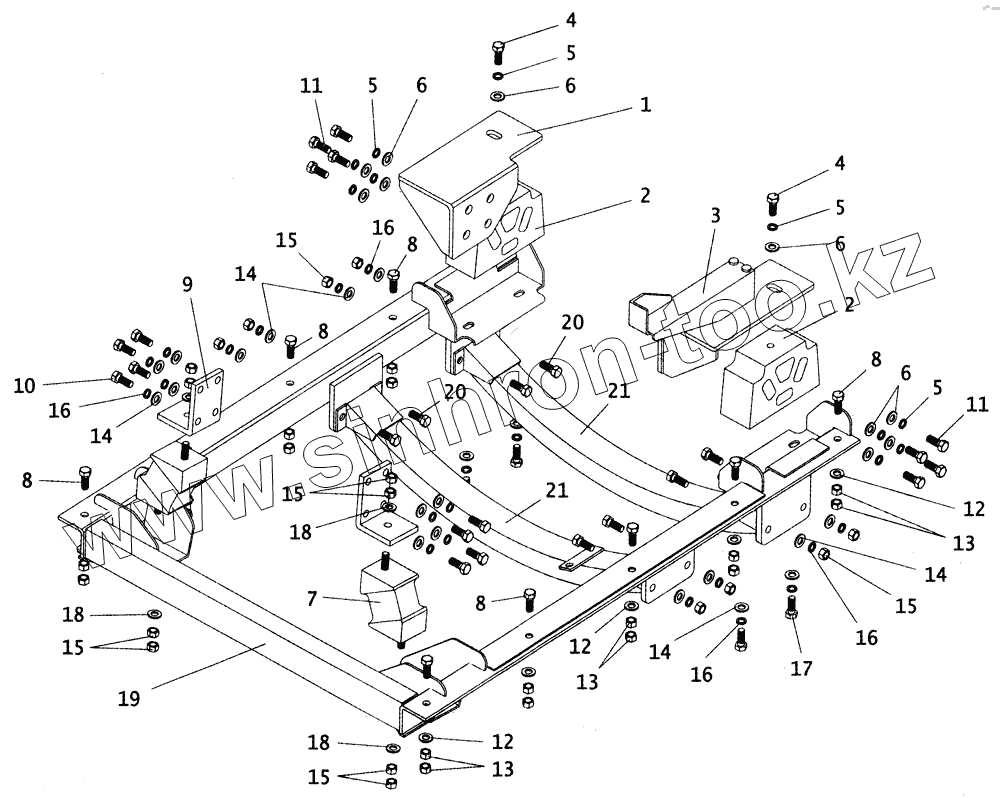

Каталог запасных частей к технике: ПАЗ-4230. Подвеска двигателя
1
2
2
3
4
4
5
5
5
5
6
6
6
6
7
8
8
8
8
8
9
10
11
11
12
12
12
13
13
13
14
14
14
14
15
15
15
15
15
16
16
16
16
17
18
18
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4230-01-1001106-10 | Кронштейн задней опоры левый | |
| 2 | 245-1001035 | Подушка задней опоры | |
| 3 | 3205-70-1001104 | Кронштейн задней опоры правый | |
| 4 | 202141-П29 | Болт М16х1,5-6gх35 ОСТ 37.001.123-75 | |
| 5 | 252139-П29 | Шайба 16 | |
| 6 | 252017-П29 | Шайба 15 | |
| 7 | 4230-01-1001020 | Подушка передняя | |
| 8 | 201546-П29 | Болт М12х45 | |
| 9 | 4230-1001091 | Кронштейн передний | |
| 10 | 201542-П29 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 11 | 3205-70-1001112 | Болт М16х2-6gх35 | |
| 12 | 252137-П29 | Шайба 6 | |
| 13 | 250514-П29 | Гайка М12 | |
| 14 | 252007-П29 | Шайба 12 | |
| 15 | 250615-П29 | Гайка М12 | |
| 16 | 252137-П29 | Шайба 6 | |
| 17 | 290856-П29 | Болт М12х1,25х22 | |
| 18 | 672-1308088 | Шайба специальная | |
| 19 | 4230-01-1001090-10 | Подрамник крепления двигателя в сборе | |
| 20 | 201563-П29 | Болт М12х1,25-6gх30 ОСТ 37.001.123-96 | |
| 21 | 4230-01-1001115 | Балка подрамника задняя с кронштейном |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
