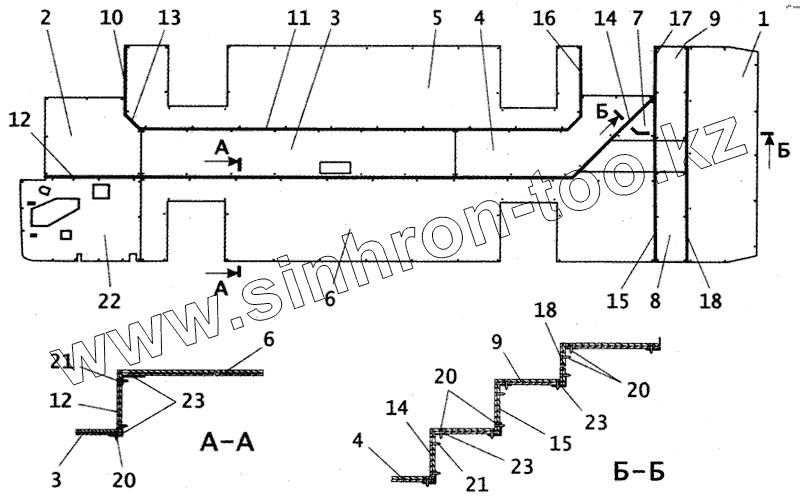

Каталог запасных частей к технике: ПАЗ-4230. Настил пола автобуса с надстройкой пола салона
1
2
2
3
3
4
4
4
5
6
6
6
7
7
8
8
9
9
9
10
10
11
12
12
13
14
14
14
15
15
15
16
16
17
17
18
18
20
20
20
20
21
21
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4230-5102134 | Доска задней надстройки задняя | |
| 2 | 4230-110-5102120 | Доска пола передняя ширина=875мм | |
| 2 | 4230-5102120 | Доска пола передняя ширина=895мм | |
| 3 | 4230-5102122 | Доска пола средняя | |
| 4 | 4230-5102124 | Доска пола задняя длина=2190мм | |
| 4 | 4230-110-5102124 | Доска пола задняя длина=2225мм | |
| 5 | 4230-5102126 | Доска пола правой надстройки | |
| 6 | 4230-5102128 | Доска пола левой надстройки длина=5600мм | |
| 6 | 4230-5102128 | Доска пола левой надстройки длина=5600мм | |
| 7 | 4230-110-5102130 | Доска задней надстройки 430х430мм | |
| 7 | 4230-5102130 | Доска задней надстройки 480х480мм | |
| 8 | 4230-5102132 | Доска задней надстройки боковая левая ширина=330мм | |
| 8 | 4230-5102132 | Доска задней надстройки боковая левая ширина=330мм | |
| 9 | 4230-110-5102138 | Доска надстройки боковая правая ширина=330мм | |
| 9 | 4230-5102138 | Доска надстройки боковая правая ширина=350мм | |
| 10 | 4230-5102140 | Доска надстройки боковая передняя длина=710мм | |
| 10 | 4230-5102140 | Доска надстройки боковая передняя длина=710мм | |
| 11 | 4230-5102142 | Доска продольная правая | |
| 12 | 4230-5102144 | Доска продольная левая | |
| 13 | 4230-5102146 | Доска угловая правая | |
| 14 | 4230-5102148 | Доска угловая левая длина=1310мм | |
| 14 | 4230-110-5102148 | Доска угловая левая длина=646мм | |
| 15 | 4230-5102150 | Доска нижняя длина=1790мм | |
| 15 | 4230-5102150 | Доска нижняя длина=1790мм | |
| 16 | 4230-110-5102154 | Доска надстройки боковая длина=710мм | |
| 16 | 4230-5102154 | Доска надстройки боковая длина=750мм | |
| 17 | 4230-110-5102156 | Доска надстройки боковая задняя 490х600мм | |
| 17 | 4230-5102156 | Доска надстройки боковая задняя 530х525мм | |
| 18 | 4230-5102152 | Доска верхняя | |
| 19 | 4230-5107036 | Доска полика водителя | |
| 20 | 606032 | Винт М6х30 | |
| 20 | Е30414 | Винт СП М6х30 | |
| 21 | 241822-П29 | Винт М4х25 | |
| 22 | 4230-5107036 | Доска полика водителя | |
| 23 | Герметик ВИКАР ЛТ 40х2 ТУ 75 11903-550-93 | Герметик ВИКАР ЛТ 40х2 ТУ 75 11903-550-93 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
