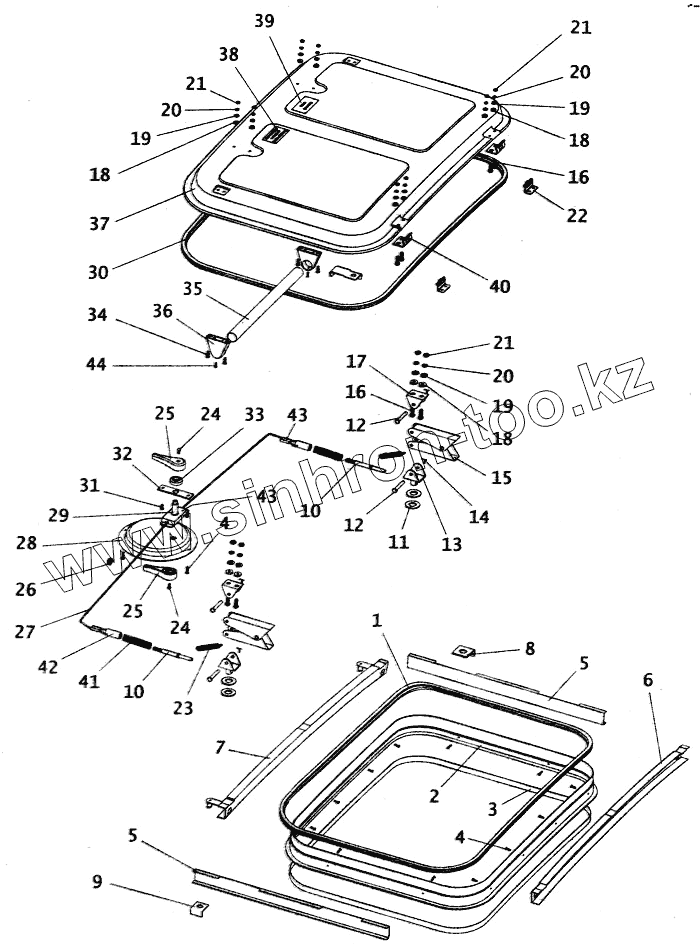

Каталог запасных частей к технике: ПАЗ-4230. Люки крыши кузова
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
12
13
14
15
15
15
15
16
16
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2М3ОG2 | 2М3ОG2 | Люк вентиляции в сборе | |
| 3205-8104010-20 | 3205-8104010-20 | Крышка аварийного люка вентиляции | |
| 1 | 3205-8104034-01 | Уплотнитель проема люка | |
| 2 | 4230-110-8104106 | Профиль облицовочный | |
| 3 | 3205-8104108 | Профиль облицовочный | |
| 4 | 241820-П29 | Винт М4х18 | |
| 5 | 3205-8104080 | Профиль проема люка продольный | |
| 6 | 4230-110-8104052 | Профиль проема люка поперечный | |
| 7 | 4230-110-8104050 | Профиль проема люка поперечный | |
| 8 | 3205-8104088 | Уголок крепления аварийного привода правый | |
| 9 | 3205-8104089 | Уголок крепления аварийного привода левый | |
| 10 | 3205-8104094 | Тяга фиксирующая | |
| 11 | 3205-8104118 | Прокладка | |
| 12 | 260020-П29 | Палец 6х40 | |
| 13 | 3205-8104032 | Кронштейн подъемных рычагов нижний | |
| 14 | 258012-П29 | Шплинт 2х12 | |
| 15 | 352040-П29 | Ось подъемных рычагов | |
| 15 | 3205-8104074 | Рычаг подъемный верхний | |
| 15 | 3205-8104076 | Рычаг подъемный нижний | |
| 15 | 3205-8104072 | Рычаги подъемные | |
| 16 | 220106-П29 | Винт М6х18 | |
| 17 | 3205-8104024 | Кронштейн крепления подъемных рычагов верхний | |
| 18 | 3205-8104128 | Шайба уплотнительная | |
| 19 | 252134-П29 | Шайба 6 | |
| 20 | 252004-П29 | Шайба диаметром 6 | |
| 21 | 250508-П29 | Гайка М6 | |
| 22 | 3205-8104122 | Уплотнитель ручки аварийного механизма | |
| 22 | 3205-8104085-10 | Петля на крыше с осью | |
| 22 | 3205-8104086-10 | Петля на крыше | |
| 23 | 3205-8104028 | Пружина рычагов подъемных | |
| 24 | 220052-П29 | Винт М4х12 | |
| 25 | 3205-8104100 | Ручка аварийного механизма | |
| 26 | 672-8207056 | Пломба | |
| 27 | 3205-8104092 | Трос | |
| 28 | 3205-8104098 | Облицовка аварийного привода | |
| 29 | 4230-110-8104044 | Ось аварийного механизма | |
| 30 | 3205-8104030 | Уплотнитель крышки люка | |
| 31 | 240818-П29 | Винт М4х12 крепления накладки упора | |
| 32 | 3205-8104048 | Пластика оси привода | |
| 33 | 3205-8104112 | Уплотнитель ручки аварийного механизма | |
| 34 | 223068-П29 | Винт М8х22 | |
| 35 | 3205-8104016 | Поручень | |
| 36 | 3205-8104022 | Кронштейн поручня | |
| 37 | 3205-8104012-20 | Крышка люка вентиляции | |
| 38 | 3205-8212017-01 | Табличка инструкционная люка | |
| 39 | 3205-8212016-01 | Табличка ЗАПАСНЫЙ ВЫХОД | |
| 40 | 3205-8104026 | Петля на люке | |
| 41 | 425-5606016 | Пружина | |
| 42 | 3205-8104090 | Втулка регулирующая | |
| 43 | 3205-8104045 | Фланец оси аварийного привода | |
| 44 | 241820-П29 | Винт М4х18 | |
| 45 | 652-1310042 | Трубка троса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
