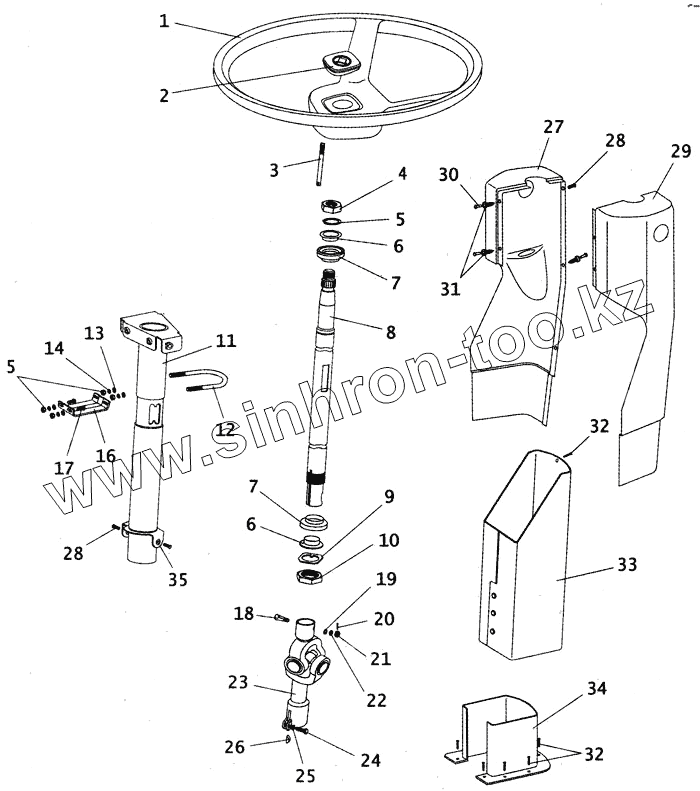

Каталог запасных частей к технике: ПАЗ-4230. Колонка рулевого управления и рулевое колесо
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-3401096 | 4230-3401096 | Колонка рулевого управления в сборе | |
| 1 | 4230-3402015 | Колесо рулевое | |
| 2 | 4230-3402076 | Крышка рулевого колеса | |
| 3 | 4230-3402105 | Шпилька рулевого колеса | |
| 4 | 250636-П29 | Гайка М16 | |
| 5 | В23 | Кольцо В23 ГОСТ 13940-86 | |
| 6 | 4301-3401128 | Кольцо разжимное | |
| 7 | 636905 | Подшипник | |
| 8 | 4230-3401036 | Вал рулевого управления | |
| 9 | 4230-3401175 | Шайба специальная | |
| 10 | 4230-3401182 | Гайка специальная | |
| 11 | 4230-3401100 | Труба рулевой колонки с основанием переключателей | |
| 12 | 3205-3403025 | Стремянка | |
| 13 | 252004-П29 | Шайба диаметром 6 | |
| 14 | 252134-П29 | Шайба 6 | |
| 15 | 250508-П29 | Гайка М6 | |
| 16 | 4230-3403051 | Кронштейн | |
| 17 | 201420-П29 | Болт М6х20 | |
| 18 | 3205-3401129 | Клин | |
| 19 | 252005-П29 | Шайба 8 | |
| 20 | 258012-П29 | Шплинт 2х12 | |
| 21 | 250510-П29 | Гайка М8 | |
| 22 | 252135-П29 | Шайба 8 | |
| 23 | 3205-3401015 | Шарнир карданный | |
| 24 | 201505-П29 | Болт 10х45 | |
| 25 | 252136-П29 | Шайба 10 пружинная | |
| 26 | 4 598 240 263 | Шпонка 5х7,5 ОСТ 37.001.213-78 | |
| 27 | 4230-3403041 | Кожух верхний правый | |
| 28 | 220079-П29 | Винт | |
| 29 | 4230-3403040 | Кожух верхний левый | |
| 30 | 4230-3403043 | Кнопка | |
| 31 | 4230-3403044 | Держатель кнопки | |
| 32 | 240818-П29 | Винт М4х12 крепления накладки упора | |
| 33 | 4230-3403030 | Кожух рулевой колонки нижний | |
| 34 | 4230-3403038 | Основание нижнего кожуха рулевой колонки | |
| 35 | 4230-3401113 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
