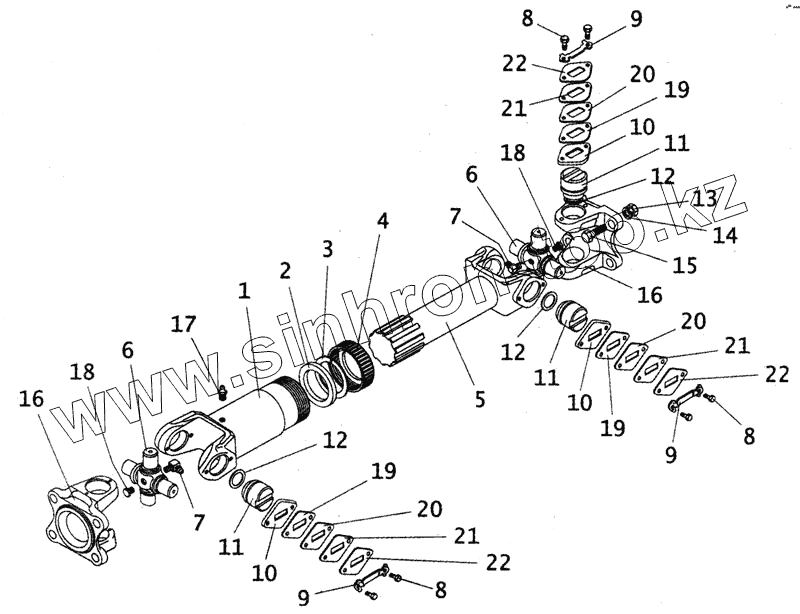

Каталог запасных частей к технике: ПАЗ-4230. Карданный вал
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
14
15
16
16
17
18
18
19
19
19
20
20
20
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-2201010-10 | 54-2201010-10 | Вал карданный в сборе | |
| 1 | 54-2201047-10 | Вилка скользящая | |
| 2 | 120-2201088 | Кольцо войлочное | |
| 3 | 120-2201089 | Шайба разрезная | |
| 4 | 120-2201065 | Колпак сальника | |
| 5 | 54-2201015 | Вилка-конец | |
| 6 | 5320-2201026-01 | Крестовина | |
| 7 | 864006 | Масленка 1.3КГ1/8" | |
| 8 | 201454-П29 | Болт М8х16 крепления ступицы вала | |
| 9 | 120-2201051 | Пластина-замок | |
| 10 | 431410-2201050 | Пластина опорная | |
| 11 | 804805К2С10/804805УС10 | Подшипник роликовый игольчатый ТУ 37.006.065-90 | |
| 12 | 130-2201043 | Уплотнение торцевое | |
| 13 | 250559-П29 | Гайка М14 (верхняя опора) | |
| 14 | 2 521 381 666 | Шайба 14ОТ ОСТ 37.001.115-75 | |
| 15 | 459 348 | Болт М14х1,5-6gх40 ОСТ 37.000.123-96 | |
| 16 | 54-2201023 | Вилка-фланец | |
| 17 | 264020 | Масленка 1.3Ц6ХР ГОСТ 19857-74 | |
| 18 | 625541 | Пробка | |
| 19 | 120-2201070-Б | Пластина балансировочная | |
| 20 | 120-2201071-Б | Пластина балансировочная | |
| 21 | 120-2201072-Б | Пластина балансировочная | |
| 22 | 120-2201073-Б | Пластина балансировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
