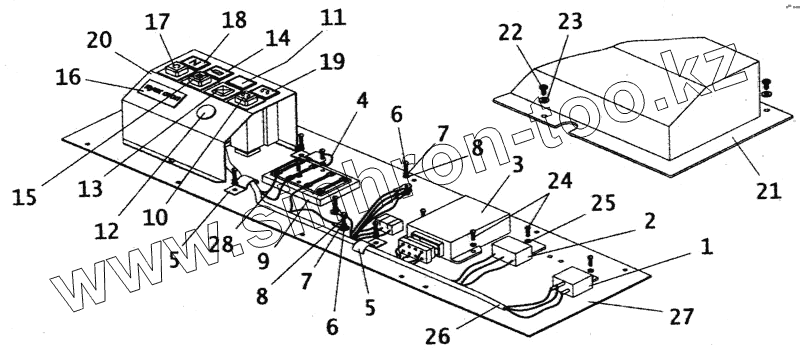

Каталог запасных частей к технике: ПАЗ-4230. Блок реле моторного отсека. Жгуты проводов
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-3724020 | 4230-3724020 | Жгут проводов фонарей освещения номерного знака | |
| 4230-3724024 | 4230-3724024 | Жгут проводов по передку | |
| 4230-3724012 | 4230-3724012 | Жгут проводов по правой стороне крыши | |
| 4230-110-3724012 | 4230-110-3724012 | Жгут проводов по правой стороне крыши | |
| 4230-3724019 | 4230-3724019 | Жгут проводов по стойке двери | |
| 4230-3724140 | 4230-3724140 | Жгут проводов системы отопления | |
| 4230-03-3724140 | 4230-03-3724140 | Жгут проводов системы отопления | |
| 4230-3724032 | 4230-3724032 | Жгут проводов системы управления дверями | |
| 4230-110-3724032 | 4230-110-3724032 | Жгут проводов системы управления дверями | |
| 4230-3724078 | 4230-3724078 | Жгут проводов стеклоочистителя | |
| 4230-3724021 | 4230-3724021 | Жгут проводов блока управления системой АВS | |
| 4230-3724035 | 4230-3724035 | Жгут проводов центрального электрощита | |
| 4230-3724141 | 4230-3724141 | Жгут проводов циркуляционного насоса | |
| 4230-3724110 | 4230-3724110 | Провод между аккумуляторными батареями (АКБ) | |
| 4230-01-3724041 | 4230-01-3724041 | Провод от генератора к силовым предохранителям | |
| 4230-110-3724044 | 4230-110-3724044 | Провод от стартера к главному выключателю | |
| 4230-110-3724043 | 4230-110-3724043 | Провод от стартера к силовым предохранителям | |
| 4230-3724106 | 4230-3724106 | Провод от «+» АКБ к выключателю | |
| 4230-3724108 | 4230-3724108 | Провод от «-» АКБ к выключателю МАССЫ | |
| 3205-3724002 | 3205-3724002 | Хомут | |
| 4230-3724018 | 4230-3724018 | Жгут проводов звукового сигнализатора | |
| 4230-3724014-10 | 4230-3724014-10 | Жгут проводов по основанию | |
| ПР1365 | ПР1365 | Втулка изолирующая жгута под панелью | |
| 4230-3724087 | 4230-3724087 | Жгут проводов выключателя приборов и стартера | |
| АК.4230-3724410 | АК.4230-3724410 | Жгут проводов датчиков модуляторов АБС | |
| 4230-01-3724040 | 4230-01-3724040 | Жгут проводов двигателя | |
| 4230-3724082 | 4230-3724082 | Жгут проводов джойстика управления зеркалами | |
| 4230-3724150 | 4230-3724150 | Жгут проводов заднего электрощита | |
| 4230-110-3724018 | 4230-110-3724018 | Жгут проводов звукового сигнализатора | |
| 4230-3724098 | 4230-3724098 | Жгут проводов зеркала | |
| 4230-3724099 | 4230-3724099 | Жгут проводов зеркала | |
| 4230-3724022 | 4230-3724022 | Жгут проводов к магнитоле | |
| 4230-3724004-10 | 4230-3724004-10 | Жгут проводов панели приборов КИП | |
| 4230-3724005 | 4230-3724005 | Жгут проводов переключателей левой стороны | |
| 4230-3724006-10 | 4230-3724006-10 | Жгут проводов переключателей правой стороны | |
| 4230-110-3724006 | 4230-110-3724006 | Жгут проводов переключателей правой стороны | |
| 4230-3724010 | 4230-3724010 | Жгут проводов по левой стороне крыши | |
| 4230-110-3724010 | 4230-110-3724010 | Жгут проводов по левой стороне крыши | |
| 4230-3724014 | 4230-3724014 | Жгут проводов по основанию | |
| 1 | 738.3747-20 | Реле стартера | |
| 2 | 905.3747 | Реле глушения двигателя | |
| 3 | 2632.3747 | Реле блокировки запуска стартера | |
| 4 | 4230-01-3724043 | Провод от стартера к силовым предохранителям | |
| 5 | 3205-3724098 | Скоба | |
| 6 | 220106-П29 | Винт М6х18 | |
| 7 | 252037-П29 | Шайба 6 | |
| 8 | 252134-П29 | Шайба 6 | |
| 9 | Ф5.3722.001 | Блок предохранителей БПР-4 | |
| 10 | 3832.3710-08.63 | Выключатель в мотоотсеке дублирующий запуск свечей накаливания | |
| 11 | 2212.3803-А | Лампа контрольная | |
| 12 | ПС500 | Розетка | |
| 13 | 4301-3743070 | Заглушка | |
| 14 | 2212.3803-21-А | Сигнализатор открытого положения заднего люка | |
| 15 | 3832.3710-11.47 | Выключатель глушения двигателя в мотоотсеке | |
| 16 | 4230-3747022 | Табличка | |
| 17 | 3832.3710-11,00 | Выключатель | |
| 18 | 2212.3803-57-А | Контрольная лампа «нейтраль» | |
| 19 | 2212.3803-17-А | Лампа контрольная | |
| 20 | 4230-3747036 | Панель | |
| 21 | 4230-3747038 | Кожух | |
| 22 | 240818-П29 | Винт М4х12 крепления накладки упора | |
| 23 | 252002-П29 | Шайба 4 | |
| 24 | 220079-П29 | Винт | |
| 25 | 252003-П29 | Шайба 5 | |
| 26 | 4230-3724150 | Жгут проводов заднего электрощита | |
| 27 | 4230-3747032 | Панель | |
| 28 | 4230-01-3724041 | Провод от генератора к силовым предохранителям |
