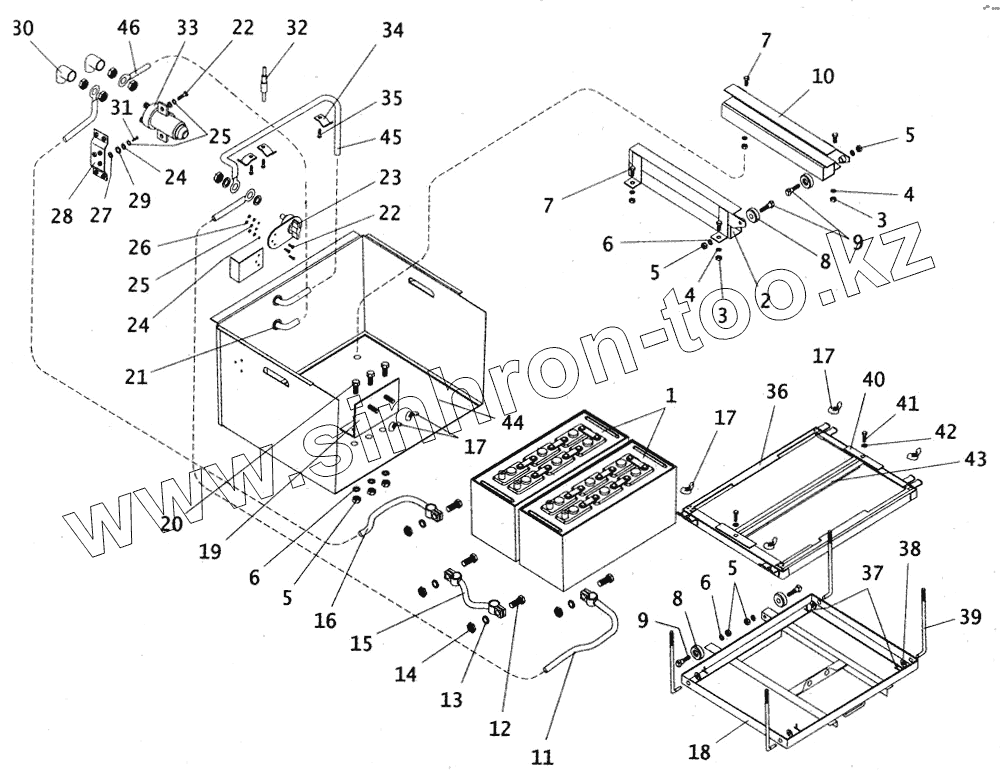

Каталог запасных частей к технике: ПАЗ-4230. Аккумуляторные батареи и их установка
1
2
3
3
4
4
5
5
5
5
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-3748040 | 4230-3748040 | Салазки АКБ с роликами и тягами в сборе | |
| 4230-3748051 | 4230-3748051 | Рамка-прижим аккумуляторных батарей в сборе | |
| 1 | 6СТ-132 | Батарея аккумуляторная | |
| 2 | 4230-3748021 | Направляющая ящика левая | |
| 3 | 250514-П29 | Гайка М12 | |
| 4 | 252137-П29 | Шайба 6 | |
| 5 | 250512-П29 | Гайка М10 | |
| 6 | 252136-П29 | Шайба 10 пружинная | |
| 7 | 201546-П29 | Болт М12х45 | |
| 8 | 4230-3748043 | Ролик | |
| 9 | 4230-3748042 | Палец | |
| 10 | 4230-3748020 | Направляющая ящика правая | |
| 11 | 4230-3724108 | Провод от «-» АКБ к выключателю МАССЫ | |
| 12 | 290659-П16 | Болт М8х30 | |
| 13 | 252135-П29 | Шайба 8 | |
| 14 | 250510-П29 | Гайка М8 | |
| 15 | 4230-3724110 | Провод между аккумуляторными батареями (АКБ) | |
| 16 | 4230-3724106 | Провод от «+» АКБ к выключателю | |
| 17 | 3205-3748075 | Гайка крепления аккумуляторной батарей | |
| 18 | 4230-3748041 | Салазки ящика аккумуляторных батарей (АКБ) | |
| 19 | 4230-3748030 | Фиксатор | |
| 20 | 201501-П29 | Болт М10х35 крепления отстойника | |
| 21 | 672-1101092 | Втулка уплотнительная | |
| 22 | 201418-П29 | Болт М6х16 | |
| 23 | ВК318Б | Выключатель МАССЫ | |
| 24 | 252004-П29 | Шайба диаметром 6 | |
| 25 | 252134-П29 | Шайба 6 | |
| 26 | 250508-П29 | Гайка М6 | |
| 27 | 3205-3401113 | Шайба изоляционная | |
| 28 | 3205-70-3703010 | Кронштейн крепления выключателя | |
| 29 | 3205-70-3710031 | Шайба | |
| 30 | 4301-3737084 | Чехол защитный силовых клемм выключателя батареи | |
| 31 | 201420-П29 | Болт М6х20 | |
| 32 | ПР117 | Предохранитель | |
| 33 | 1402.3737 | Выключатель аккумуляторных батарей | |
| 34 | 3205-3724098 | Скоба | |
| 35 | 240818-П29 | Винт М4х12 крепления накладки упора | |
| 36 | 4230-3748050 | Рамка-прижим аккумуляторных батарей в сборе | |
| 37 | 258024-П29 | Шплинт 2,5х16 | |
| 38 | 252005-П29 | Шайба 8 | |
| 39 | 4230-3748033 | Тяга салазок | |
| 40 | 4230-3748053 | Планка-прижим | |
| 41 | 201452-П29 | Болт М8х12 | |
| 42 | 252135-П29 | Шайба 8 | |
| 43 | 3748052 | Уголок регулировочный рамки-прижима | |
| 44 | 4230-3748010 | Ящик аккумуляторной батареи в сборе | |
| 44 | 4230-03-3748010 | Ящик аккумуляторных батарей в сборе | |
| 45 | 4230-3724014 | Жгут проводов по основанию | |
| 45 | 4230-3724014-10 | Жгут проводов по основанию | |
| 46 | 4230-3724044 | Провод от стартера к главному выключателю | |
| 46 | 4230-110-3724044 | Провод от стартера к главному выключателю |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
