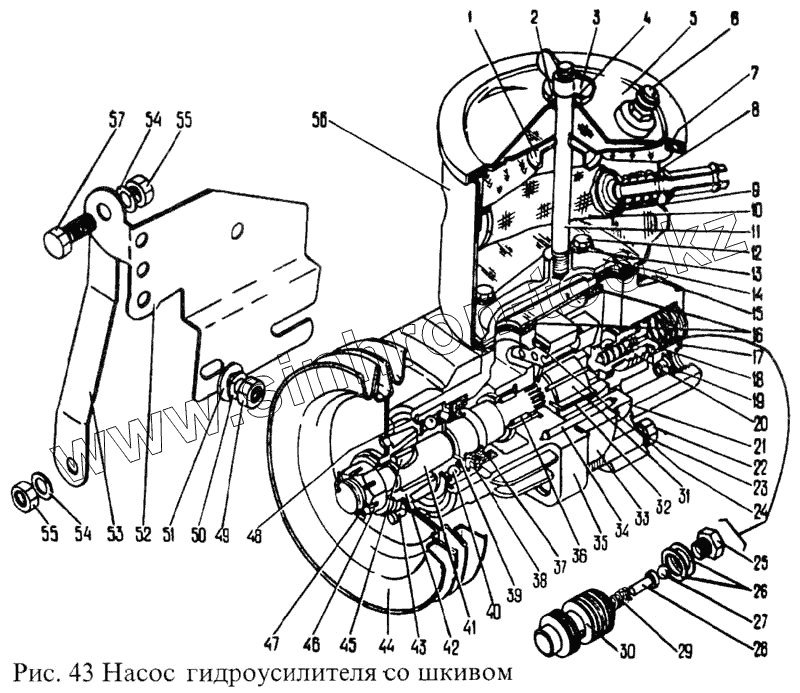

Каталог запасных частей к технике: ПАЗ-3205. Насос гидроусилителя со шкивом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
40
41
42
44
45
46
47
48
52
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В3-3407200-Е | В3-3407200-Е | Насос гидроусилителя со шкивом | |
| 672-3407010-10 | 672-3407010-10 | Насос гидроусилителя со шкивом | |
| 1 | 130-3407328 | Фильтр заливной в сборе | |
| 2 | 305803-П8 | Шайба | |
| 3 | 251513-П8 | Гайка барашек | |
| 4 | 306342-П | Кольцо уплотнительное | |
| 5 | 130-3407400 | Крышка бачка в сборе | |
| 6 | 308387-П | Клапан предохранительный в сборе | |
| 7 | 130-3407413 | Прокладка | |
| 8 | 130-3407363 | Пружина | |
| 9 | 130-3407362 | Чашка фильтра | |
| 10 | 130-3407338 | Фильтр насоса в сборе | |
| 11 | 307702-П | Шпилька | |
| 12 | 201423-П8 | Болт | |
| 13 | 252004-П | Шайба | |
| 14 | 130-3407435-А | Коллектор | |
| 15 | 130-3407439-А | Прокладка | |
| 16 | 130-3407437 | Прокладка уплотнительная | |
| 17 | 130-3407213 | Крышка | |
| 18 | 130-3407281 | Пружина перепускного канала | |
| 19 | 300102-П | Седло уплотнительное | |
| 20 | 130-34007270-А | Клапан перепускной в сборе | |
| 21 | 130-3407255 | Диск распределительный | |
| 22 | 252136-П2 | Шайба 10 пружинная | |
| 22 | 301513-П8 | Болт нижний | |
| 24 | 130-3407252 | Кольцо уплотнительное | |
| 25 | 130-3407277 | Седло предохранительного клапана | |
| 26 | 305644-П | Шайба регулировочная | |
| 27 | 306231-П | Шарик | |
| 28 | 130-3407275 | Направляющие пружины | |
| 29 | 130-3407272 | Пружина | |
| 30 | 130-3407271-А | Золотник перепускной | |
| 31 | 130-3407248 | Ротор | |
| 32 | 130-3407251 | Лопасть | |
| 33 | 130-3407253-А4 | Статор | |
| 34 | 305455-П | Штифт | |
| 35 | 130-3407211 | Корпус | |
| 36 | 354901 | Подшипник вала насоса ГУР (46421115211) | |
| 37 | 309777-П | Манжета | |
| 40 | 1180304 С9 | Подшипник вала насоса ГУР | |
| 41 | 130-3407217 | Валик насоси | |
| 42 | 130-3407247 | Втулка шкива | |
| 44 | 672-3407210 | Шкив насоса гидроусилителя руля | |
| 45 | 418251-П | Шпонка | |
| 46 | 250979-П8 | Гайка | |
| 47 | 258054-П8 | Шплинт | |
| 48 | 307702-П2 | Кольцо стопорное | |
| 52 | 3205-3407208 | Кронштейн | |
| 56 | 130-3407300 | Бачок в сборе |
