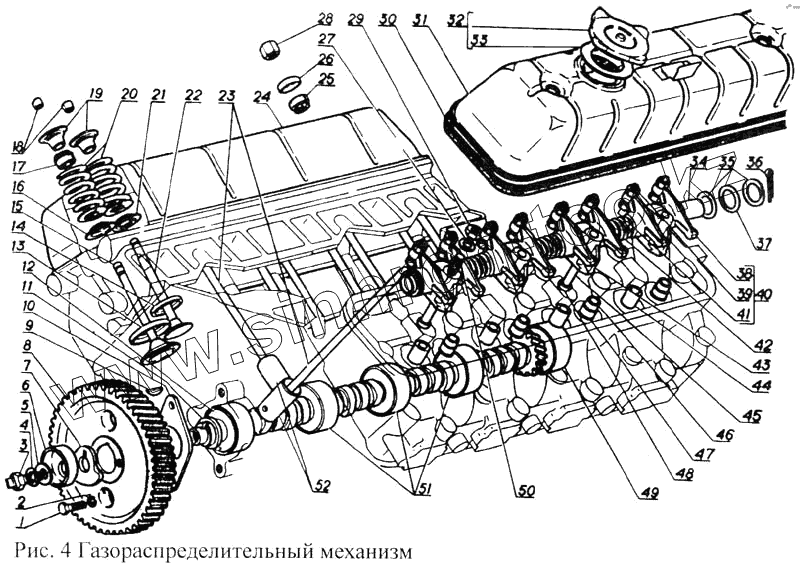

Каталог запасных частей к технике: ПАЗ-3205. Газораспределительный механизм

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

11

14

14

14

14

17

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

39

40

41

42

43

44

45

47

48

49

50

51

52

Позиция на иллюстрации	Заводской номер детали		Название детали
ВК-53-1004014-А	ВК-53-1004014-А		Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм
291815-П	291815-П		Шпилька М10х1х80
21-1007121	21-1007121		Втулка коромысла
1	201456-П2		Болт М8х20 упорного фланца
2	252135-П2		Шайба 8 пружинная
3	66-1006060-12		Болт крепления шестеренки распределительного вала
4	252177-П8		Шайба пружинная диаметром 12
5	252007-П		Шайба диаметром 12
6	13-1106185		Эксцентрик
7	13-1106186-01		Балансир
9	260417-П		Шпонка сегментная 5х9х22 шестерни распределительного вала
11	11-6255		Кольцо упорное распределительного вала
14	13-107082-РП		Седло вставное впускного клапана, увеличенное на 0,05 мм
14	13-1007082-ВР		Седло вставное впускного клапана, увеличенное на 0,25 мм
14	21-1007080-РП		Седло вставное выпускного клапана, увеличенное на 0,05 мм
14	21-1007080-ВР		Седло вставное выпускного клапана, увеличенное на 0,25 мм
17	24-1007036-01		Колпачок маслоотражательный впускного клапана с пружиной
23	66-1007175-Б		Штанга толкателя клапана
24	66-1007230-10		Крышка коромысел правая
25	13-1007243-Б		Прокладка крышки коромысел
26	13-1007244-11		Шайба специальная крышки коромысел
27	293324-П29		Шайба диаметром 11
28	250513-П29		Гайка М10х1-6Н
29	250688-П		Гайка М10х1
30	13-1007245		Прокладка крышки коромысел
31	66-06-1007230		Крышка коромысел левая
32	24-1009146-03		Крышка маслоналивного отверстия с прокладкой
33	24-1009146-03		Крышка маслоналивного отверстия с прокладкой
34	13-1007100-Б		Ось коромысел клапанов
35	293527-П		Шайба 23 оси коромысел
36	258054-П		Шплинт 4х32 оси коромысел
37	21-1007135		Шайба пружинная оси коромысел
38	13-1007114-03		Коромысло клапана со втулкой
38	13-1007114-04		Коромысло клапана со втулкой
39	12-1007076		Гайка регулировочного винта ( норма упаковки в ящик 7,7 т. шт., 37 кг. )
40	13-1007112-01		Коромысло клапана с винтом регулировочным
41	66-1007075-02		Винт регулировочный клапана
42	21-1007161-Б		Пружина распорная коромысел
43	13-1007105-В		Стойка оси коромысел
44	66-1007038-01		Втулка направляющая выпускного клапана
45	ВК-53-1004014-А		Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм
47	13-1007034-21		Стопорное кольцо
48	13-1007109		Втулка установочная
49	13-1006028		Втулка распределительного вала задняя
50	291778-П		Шпилька М10х1х112 стойки оси
51	ВК-13-1000103		Втулки распределительного вала
52	130-1007055-А		Толкатель клапана

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
