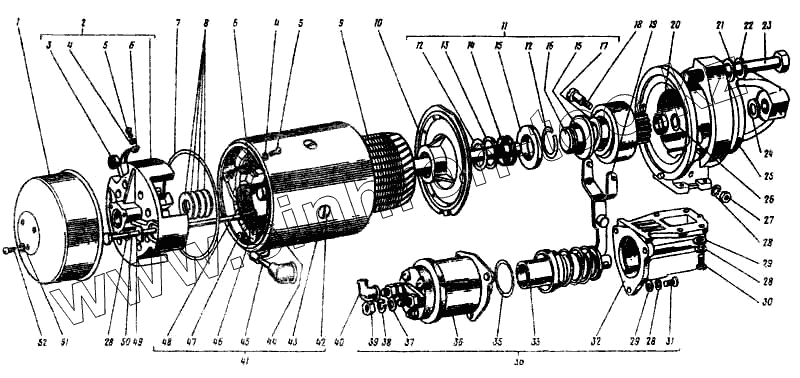

Каталог запасных частей к технике: ПАЗ-3205-110. Стартер и выключатель стартера
1
2
3
4
4
5
5
5
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230-А1 | СТ230-А1 | Стартер в сборе | |
| 90.3447 | 90.3447 | Реле выключения стартера в сборе | |
| 1 | СТ230-3708041 | Кожух защитный | |
| 2 | СТ230-3708300 | Крышка со стороны коллектора | |
| 3 | СТ230-3708304 | Пружина щетки | |
| 4 | Шайба 5Т | Шайба 5Т | |
| 4 | 252134-П2 | Шайба пружинная диам 6 | |
| 5 | Винт 2М5х12 | Винт 2М5х12 | |
| 5 | 220077-П29 | Винт кронштейна | |
| 5 | ФЭ-3.599.164-02 | Щетка в сборе | |
| 7 | СТ230-3708042 | Кольцо уплотнительное | |
| 8 | СТ230-3708009 | Шайба регулировочная | |
| 9 | СТ230-3708200 | Якорь | |
| 10 | СТ230-3708050-А | Подшипник в сборе | |
| 11 | СТ230-3708600-01 | Привод стартера | |
| 12 | СТ230-3708602 | Кольцо пружинное | |
| 13 | СТ230-3708606 | Чашка | |
| 14 | СТ21-3708604 | Пружина | |
| 15 | СТ230-3708601-01 | Втулка отводки | |
| 16 | СТ230-3708610-01 | Муфта привода в сборе | |
| 17 | СТ21-3708603-А | Пружина | |
| 18 | СТ230-3708014 | Ось рычага | |
| 19 | СТ230-3708020 | Рычаг включения привода в сборе | |
| 20 | СТ230-3708004 | Кольцо упорное | |
| 21 | 293370-П29 | Шайба 12 | |
| 22 | 252137-П29 | Шайба 6 | |
| 23 | 291579-П29 | Болт М12х140 | |
| 24 | СТ230-3708005 | Шайба | |
| 25 | СТ230-3708400 | Крышка со стороны привода в сборе | |
| 26 | СТ230-3708007 | Кольцо замковое | |
| 27 | Гайка М6 | Гайка М6 | |
| 28 | 45 9816 0045 | Шайба 6Т | |
| 29 | СТ230-3708018 | Шайба | |
| 30 | Винт 2М6х20 | Винт 2М6х20 | |
| 31 | Винт М6х16 | Винт М6х16 | |
| 32 | СТ230А-3708805 | Основание реле | |
| 33 | СТ230А-3708810 | Якорь в сборе | |
| 34 | СТ230А-3708800 | Реле стартера в сборе | |
| 35 | СТ230А-3708808 | Кольцо уплотнительное | |
| 36 | СТ230А-3708820 | Ярмо с крышкой в сборе | |
| 37 | Шайба 8 | Шайба 8 | |
| 38 | Шайба 8 | Шайба 8 | |
| 39 | 250510-П29 | Гайка М8 | |
| 40 | СТ230-3708002 | Наконечник | |
| 41 | СТ230А-3708100 | Корпус в сборе | |
| 42 | СТ230-3708105 | Винт полюса | |
| 43 | СТ230А-3708101 | Корпус | |
| 44 | СТ230-3708102 | Полюс | |
| 45 | СТ230А-3708180 | Вывод в сборе | |
| 46 | СТ230-3708106 | Втулка изоляционная | |
| 47 | Винт 2М5х8 | Винт 2М5х8 | |
| 48 | СТ230-3708110 | Катушка полюсов | |
| 49 | СТ230-3708001 | Шайба специальная | |
| 50 | СТ230-3708003 | Шпилька стяжная | |
| 51 | 45 9816 0003 | Шайба 4 | |
| 52 | Винт крепления кожуха 2М4х8 | Винт крепления кожуха 2М4х8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
