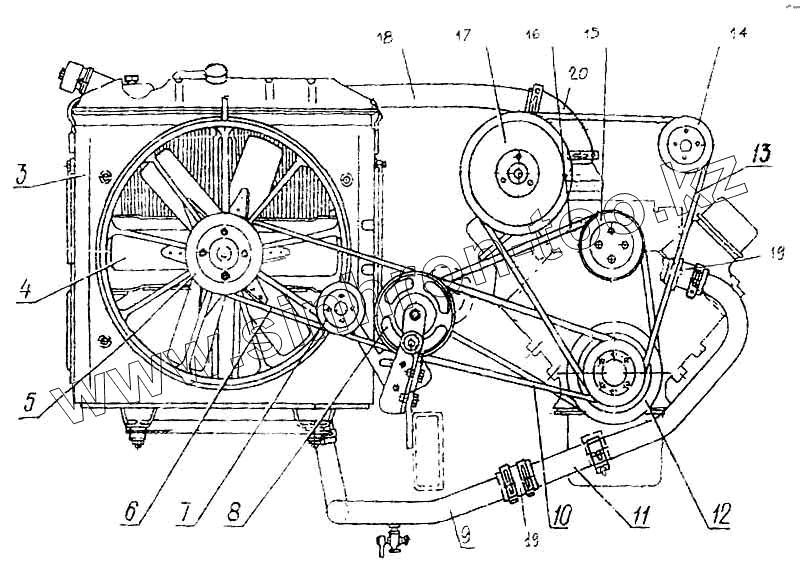

Каталог запасных частей к технике: ПАЗ-3205-110. Привод вентилятора, ремни и шланги
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1309109 | 3205-1309109 | Рамка крепления кожуха | |
| 3 | 3205-1309019-10 | Кожух вентилятора | |
| 4 | 13205-1308010 | Вентилятор | |
| 5 | 3205-1308085 | Шкив вентилятора | |
| 6 | 66-1308020 | Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора | |
| 7 | 3205-1308067 | Ролик натяжной с кронштейном | |
| 8 | 3205-1308140-03 | Опора промежуточная в сборе со шкивом | |
| 9 | 3205-1303041 | Труба радиатора отводящая правая | |
| 10 | 66-1308020 | Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора | |
| 11 | 3205-1303040-10 | Труба радиатора отводящая левая | |
| 13 | ВК-66-01-4201068 | Ремень компрессора и насоса ГУР 1-11х10-1720 | |
| 14 | Шкив насоса ГУР | Шкив насоса ГУР | |
| 15 | Шкив водяного насоса | Шкив водяного насоса | |
| 16 | 157Д-1302020 | Ремень генератора 1-11х10-1500 | |
| 17 | Шкив компрессора | Шкив компрессора | |
| 18 | 3205-1303012 | Труба радиатора подводящая | |
| 19 | 3205-1303055 | Шланг соединительный | |
| 20 | 3205-1303020 | Муфта соединительная от подводящей трубы к двигателю |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
