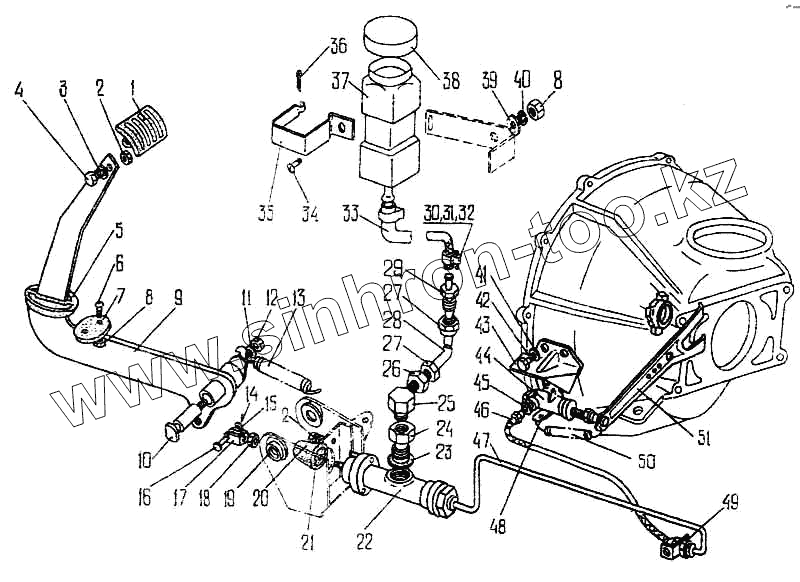

Каталог запасных частей к технике: ПАЗ-3205-110. Привод сцепления
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
19
21
22
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3505113 | 3205-3505113 | Отражатель крышки | |
| А-14567-А | А-14567-А | Втулка уплотнительная | |
| 1 | 3205-1602438 | Площадка педали | |
| 2 | 250511-П29 | Гайка М8х1-6Н | |
| 2 | 250511-П29 | Гайка М8х1-6Н | |
| 3 | 252155-П29 | Шайба 8 | |
| 4 | 290646-П8 | Болт М8х1х22 | |
| 5 | 3205-1602764 | Муфта защитная | |
| 6 | 224598-П29 | Винт М5х0,8х14 крепления ручки | |
| 7 | 3205-1602032 | Буфер педали | |
| 8 | 250464-П29 | Гайка М5 тяги диафрагмы | |
| 8 | 250564-П29 | Гайка М5 | |
| 9 | 3205-1602412-01 | Педаль сцепления | |
| 10 | 3205-1602760 | Ось педали | |
| 11 | 252137-П29 | Шайба 6 | |
| 12 | 250615-П29 | Гайка М12 | |
| 13 | М-7523 | Пружина педали | |
| 14 | 258039-П29 | Шплинт 3,2х20 | |
| 15 | 252005-П29 | Шайба 8 | |
| 16 | 260036-П29 | Палец | |
| 19 | 672-1602468 | Втулка оси педали | |
| 21 | 252135-П2 | Шайба 8 пружинная | |
| 22 | АМ408-1609013 | Цилиндр главный привода выключения сцепления в сборе | |
| 25 | 3205-1602726 | Переходник угловой | |
| 26 | 3205-6505101 | Штуцер | |
| 27 | 3205-6505102 | Гайка накидная | |
| 28 | 3205-1602600-10 | Трубка бачка . | |
| 29 | 3205-3506104-10 | Штуцер между шлангом и трубкой бачка | |
| 30 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| 31 | 672-6505059 | Пряжка хомутика | |
| 32 | 297575-П29 | Шплинт 5,4х22,4 | |
| 33 | 3205-1602017 | Шланг | |
| 34 | 220079-П29 | Винт | |
| 35 | 3205-1602725 | Хомут крепления бачка сцепления | |
| 36 | 3205-1602015-10 | Кронштейн бачка | |
| 36 | 258059-П29 | Шплинт Ф4 | |
| 37 | 3505-1602723 | Бачок | |
| 37 | 3205-1602721 | Бачок цилиндра сцепления в сборе | |
| 38 | 3205-3505109 | Крышка бачка | |
| 39 | 252003-П29 | Шайба 5 | |
| 40 | 252133-П29 | Шайба 5 | |
| 41 | 252135-П2 | Шайба 8 пружинная | |
| 42 | 201458-П29 | Болт М8х6gx25 | |
| 43 | 66-01-1602530 | Экран цилиндра | |
| 44 | 66-01-1602510-10 | Цилиндр привода сцепления в сборе | |
| 45 | 672-3506013 | Прокладка | |
| 46 | 672-3506025-10 | Шланг гибкий передних тормозов в сборе | |
| 47 | 3205-1602580-20 | Трубка к цилиндру привода сцепления | |
| 48 | 672-1602576 | Скоба оттяжной пружины вилки выключения сцепления | |
| 49 | 250636-П29 | Гайка М16 | |
| 50 | 11-7547 | Пружина оттяжная | |
| 51 | 52-04-1605200 | Вилка сцепления с чехлом в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
