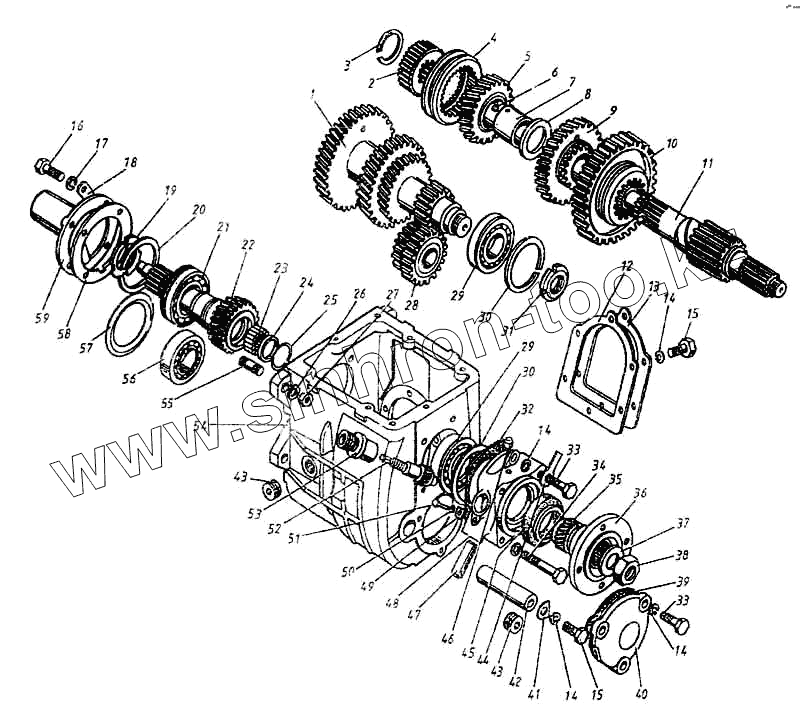

Каталог запасных частей к технике: ПАЗ-3205-110. Коробка передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
17
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
45
46
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-1701025-13 | 52-1701025-13 | Вал первичный в сборе | |
| 53-12-1701100 | 53-12-1701100 | Вал вторичный в сборе | |
| 52-1701009-21 | 52-1701009-21 | Ступица муфты переключения 3 и 4 передач (для запасных частей) | |
| 53-12-1701200 | 53-12-1701200 | Крышка заднего подшипника вторичного вала в сборе | |
| 3307-1700010-12 | 3307-1700010-12 | Коробка передач в сборе | |
| 3307-1700010-11 | 3307-1700010-11 | Коробка передач в сборе | |
| 1 | 52-1701050 | Блок шестерен промежуточного вала коробки передач | |
| 2 | 52-1701119-20 | Ступица муфты | |
| 3 | 53-12-1701192 | Стопорное кольцо вторичного вала | |
| 4 | 52-1701118-40 | Муфта синхронизатора | |
| 5 | 52-1701113-10 | Шестерня 3-й передачи | |
| 6 | 52-1701120 | Стопор втулки шестерёнки 3-й передачи | |
| 7 | 52-1701115 | Втулка шестерни 3-й передачи | |
| 8 | 52-1701104 | Шайба упорная шестерни 2-й передачи | |
| 9 | 52-1701111 | Шестерня 2-й передачи | |
| 10 | 52-1701110-31 | Шестерня скользящая 1-й передачи и заднего хода | |
| 11 | 53-12-1701105 | Вал вторичный | |
| 12 | 52-1701021 | Прокладка крышки люка отбора мощности КПП | |
| 13 | 52-1701020 | Крышка люка отбора мощности КПП | |
| 14 | 252136-П2 | Шайба 10 пружинная | |
| 15 | 201495-П8 | Болт М10х20 | |
| 15 | 201495-П8 | Болт М10х20 | |
| 16 | 201457-П29 | Болт М8х22 | |
| 17 | 252155-П2 | Шайба 8 пружинная | |
| 19 | 52-1701034 | Гайка подшипника первичного вала | |
| 20 | 52-1701033 | Кольцо упорное подшипника первичного вала КПП | |
| 21 | 52-1701032-02 | Подшипник в сборе 50209А | |
| 22 | 52-1701030-20 | Вал первичный коробки передач | |
| 23 | 52-1701182-Б | Ролик переднего подшипника вторичного вала 7х17 № 35374 | |
| 24 | 52-1701188 | Шайба упорная роликового подшипника первичного вала | |
| 25 | 52-1701189 | Кольцо стопорное роликового подшипника первичного вала (норма упаковки 4,6 т. шт., 21 кг) | |
| 26 | 252178-П29 | Шайба 14 | |
| 27 | 250559-П29 | Гайка М14 (верхняя опора) | |
| 28 | 52-1701080-22 | Блок шестерен заднего хода | |
| 29 | 50307А | Подшипник в сборе | |
| 30 | 20-1701034 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 31 | 52-1701079 | Гайка стопорная подшипника промежуточного вала | |
| 32 | 52-1701203 | Прокладка крышка заднего подшипника вторичного | |
| 33 | 201497-П29 | Болт М10х25 | |
| 34 | 201510-П8 | Болт М10х65 крепления задней крышки вторичного вала КПП | |
| 35 | 53-12-3802033 | Шестерня привода спидометра ведущая | |
| 36 | 51-1701240-Д | Фланец вторичного вала коробки передач | |
| 37 | 53А-1701242 | Шайба упорная муфты фланца вторичного вала | |
| 38 | 52-1701247 | Гайка вторичного вала КПП | |
| 39 | 52-1701075 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 40 | 52-1701070 | Крышка заднего подшипника блока шестерен промежуточного вала | |
| 41 | 52-1701092 | Упорная пластина оси блока шестеренки заднего хода | |
| 42 | 52-1701090 | Ось блока шестерен заднего хода | |
| 43 | 296576-П29 | Пробка КГ 1/2 наливного и сливного отверстий картера КПП | |
| 45 | 51-1701210-А | Сальник задней крышки коробки передач | |
| 46 | 298429-П | Сапун коробки передач | |
| 48 | 52-1701205 | Крышка заднего подшипника вторичного вала | |
| 49 | 51-3802031 | Стопор штуцера гибкого вала привода спидометра | |
| 50 | 252154-П2 | Шайба пружинная 6 | |
| 51 | 290490-П8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 52 | 53-12-3802034 | Шестерня привода спидометра ведомая | |
| 53 | 51-3802030 | Штуцер шибкого вала привода спидометра | |
| 54 | 53-12-1701015-01 | Картер коробки передач | |
| 55 | 216298-П29 | Шпилька М14х1,5х32 | |
| 56 | 60-42207КМ | Подшипник передний блока шестерен промежуточного вала (46221342771) | |
| 57 | 52-1701068-А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 58 | 52-1701042-01 | Прокладка крышки подшипника первичного вала КПП | |
| 59 | 52-1701040 | Крышка подшипника первичного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
