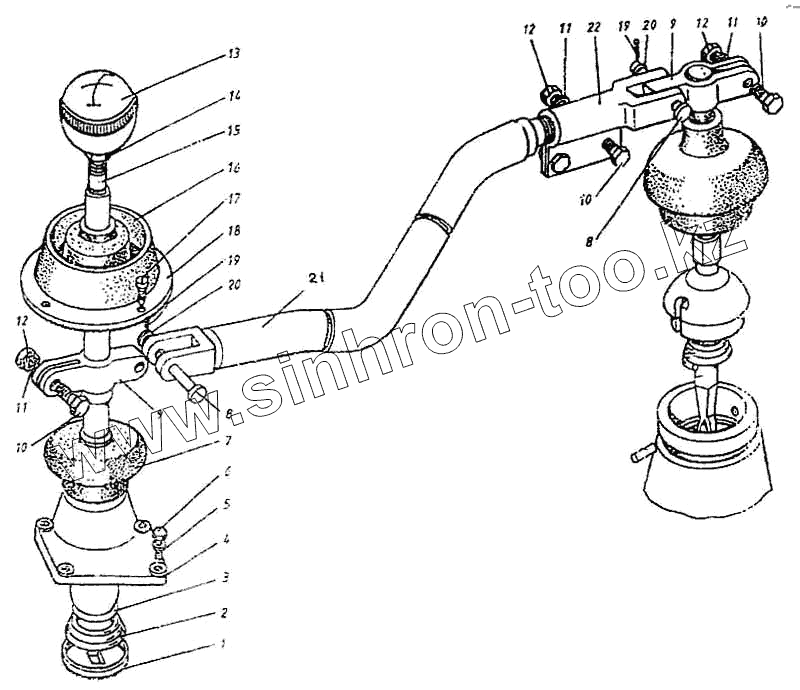

Каталог запасных частей к технике: ПАЗ-3205-110. Дистанционный привод управления коробкой передач
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1703133 | 3205-1703133 | Тяга переключения передач в сборе | |
| 3205-1703080 | 3205-1703080 | Рычаг переключения передач в сборе | |
| 1 | 3205-1703130 | Шайба упорная | |
| 2 | 3205-1703104 | Пружина рычага переключения передач | |
| 3 | 3205-1703102 | Опора рычага переключения передач | |
| 4 | 3205-1703022 | Кронштейн рычага | |
| 5 | 252135-П29 | Шайба 8 | |
| 6 | 201477-П29 | Болт М8х22 | |
| 7 | 672-1703124-А | Колпак защитный | |
| 8 | 260066-П29 | Палец 10х50 | |
| 9 | 3205-1703096 | Муфта соединительная | |
| 10 | 201501-П29 | Болт М10х35 крепления отстойника | |
| 11 | 252156-П29 | Шайба 10 | |
| 12 | 250512-П29 | Гайка М10 | |
| 13 | 3205-1709088 | Рукоятка рычага | |
| 14 | 250613-П2 | Гайка М10 | |
| 15 | 3205-1703084 | Рычаг переключения передач в сборе | |
| 16 | 3205-1703127 | Колпак защитный | |
| 17 | 240820-П29 | Винт М4х18 | |
| 18 | 3205-1703129 | Кольцо крепления защитного колпака | |
| 19 | 258039-П29 | Шплинт 3,2х20 | |
| 20 | 252006-П29 | Шайба 10 | |
| 21 | 3205-1703138 | Тяга переключения передач в сборе | |
| 22 | 3205-1703147 | Вилка тяги переключения передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
