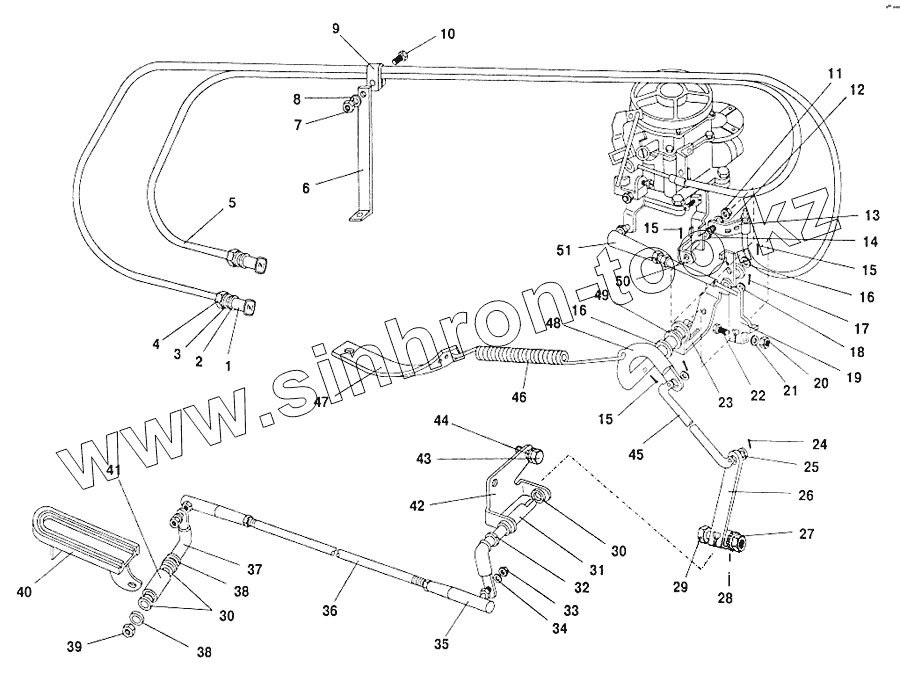

Каталог запасных частей к технике: ПАЗ-32053. Управление акселератором
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33061-1108120 | Тяга ручного управления акселератором | |
| 2 | 252007-П29 | Шайба 12 | |
| 3 | 252177-П29 | Шайба 12 | |
| 4 | 250615-П29 | Гайка М12 | |
| 5 | 33061-1108100 | Тяга воздушной заслонки в сборе | |
| 5 | 3205-1108132 | Тяга воздушной заслонки карбюратора с ручкой в сборе | |
| 6 | 652-1108194 | Держатель тяг воздушной заслонки и ручного управления акселератором | |
| 7 | 250500-П8 | Гайка диам 6 | |
| 8 | 252134-П2 | Шайба пружинная диам 6 | |
| 9 | 672-3506038 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 10 | 201420-П29 | Болт М6х20 | |
| 11 | 250610-П8 | Гайка М8 | |
| 12 | 252155-П2 | Шайба 8 пружинная | |
| 13 | 13-1108069 | Кронштейн в сборе | |
| 14 | 69-1108124 | Шпилька | |
| 15 | 258038-П | Шплинт диам 3х15 | |
| 16 | 293324-П29 | Шайба диаметром 11 | |
| 17 | 258038-П | Шплинт диам 3х15 | |
| 18 | 252004-П | Шайба | |
| 19 | 66-1108065 | Рычаг | |
| 20 | 250608-П8 | Гайка М6 | |
| 21 | 252234-П29 | Шайба диам 6 пружинная | |
| 22 | 201422-П8 | Болт М6х25 | |
| 23 | 66-1108039 | Кронштейн | |
| 24 | 258012-П29 | Шплинт 2х12 | |
| 25 | 252004-П29 | Шайба диаметром 6 | |
| 26 | 672-1108170 | Рычаг нижнего валика акселератора | |
| 27 | 250608-П8 | Гайка М6 | |
| 28 | 252234-П8 | Шайба диам 6 пружинная зубчатая | |
| 29 | 201424-П8 | Болт М6х1х30 крепления рукоятки | |
| 30 | 3205-108041 | Втулка валика акселератора | |
| 30 | 21-1108041Б | Втулка валика акселератора | |
| 31 | 3205-1108167-10 | Валик промежуточный | |
| 32 | 252006-П8 | Шайба диам 10 гаек выпускного коллектора | |
| 33 | 250508-П29 | Гайка М6 | |
| 34 | 252134-П29 | Шайба 6 | |
| 35 | 21-1712155 | Наконечник в сборе | |
| 36 | 3205-1108077-10 | Тяга рычага в сборе | |
| 36 | 3205-1108079-10 | Тяга рычага в сборе | |
| 37 | 3205-1108131-10 | Валик педали акселератора | |
| 38 | 252136-П29 | Шайба 10 пружинная | |
| 39 | 250512-П29 | Гайка М10 | |
| 40 | 3205-1108009-10 | Педаль акселератора с накладкой в сборе | |
| 41 | 3205-110807 | Втулка | |
| 42 | 3205-1108202 | Кронштейн валика | |
| 43 | 201539-П29 | Болт М12х48 | |
| 44 | 252137-П29 | Шайба 6 | |
| 45 | 672-1108137-01 | Тяга рычага валика акселератора | |
| 46 | 51-1106175 | Пружина акселератора (норма упаковки 1 т. шт., 21 кг.) | |
| 47 | 13-1108038-Б | Кронштейн пружины акселератора | |
| 48 | 66-1108031 | Валик акселератора | |
| 48 | 66-1108029 | Валик акселератора с кронштейном и рычагами в сборе | |
| 49 | 21-1108041-Б | Втулка | |
| 50 | 13-1108122 | Рычаг в сборе | |
| 51 | 53-1108050 | Тяга рычага дроссельной заслонки в сборе | |
| 51 | 3205-1108132-10 | Тяга дроссельной заслонки с ручкой в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
