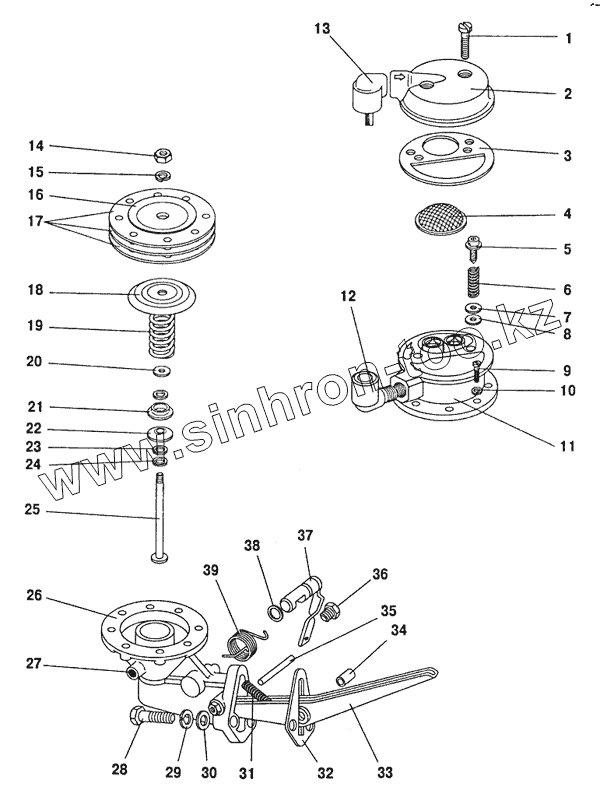

Каталог запасных частей к технике: ПАЗ-32053. Топливный насос
Б9Д-И-Т
Б9Д-И
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б9Д-И-Т | Б9Д-И-Т | Топливный насос в сборе | |
| Б9Д-И | Б9Д-И | Насос топливный в сборе | |
| 1 | 222528-П29 | Винт M6-6gx22 | |
| 2 | 51А-1106055-Б | Крышка | |
| 3 | 13-1106058 | Прокладка крышки бензинового насоса | |
| 4 | 51А-1106045 | Фильтр бензинового насоса | |
| 5 | 51A-1106026 | Обойма | |
| 6 | 51А-1106027 | Пружина клапана бензинового насоса | |
| 7 | 51А-1106023 | Пластина клапана | |
| 8 | 13-1106022-Б | Клапан бензинового насоса | |
| 9 | 222525-П29 | Винт М6х16 крепления головки насоса | |
| 10 | 252134-П2 | Шайба пружинная диам 6 | |
| 11 | 51А-1106016 | Головка насоса с клапанами в сборе | |
| 11 | 51А-1106015-А | Головка бензинового насоса | |
| 11 | 51А-1106018 | Головка насоса | |
| 12 | 298348 | Штуцер КГ 1/4 | |
| 13 | 298349 | Штуцер КГ 1/4 | |
| 14 | 250464-П29 | Гайка М5 тяги диафрагмы | |
| 15 | 252133-П2 | Шайба диам 5 | |
| 16 | 51А-1106147 | Шайба диафрагмы верхняя | |
| 17 | 51А-1106142 | Диафрагма | |
| 18 | 51А-1106146 | Шайба диафрагмы нижняя | |
| 19 | 51А-1106150 | Пружина диафрагмы бензинового насоса | |
| 20 | 51A-1106149 | Шайба уплотнительная | |
| 21 | 51А-1106153 | Держатель уплотнителя тяги диафрагмы | |
| 22 | 51А-1106154 | Уплотнитель тяги диафрагмы насоса | |
| 23 | 51А-1106156 | Шайба | |
| 24 | 51А-1106158 | Шайба упорная | |
| 25 | 51А-1106144 | Тяга диафрагмы насоса | |
| 26 | 13-1106094 | Корпус бензинового насоса | |
| 26 | 13-1106090-Б | Корпус в сборе | |
| 27 | К37-43 | Сотка воздушного фильтра | |
| 28 | 874013-П29 | Болт М10-4hх32 | |
| 29 | 252156-П2 | Шайба пружинная 10 | |
| 30 | 293312-П29 | Шайба 10,5 | |
| 31 | 51А-1106118 | Пружина рычага бензинового насоса | |
| 32 | 13-1106170-01 | Прокладка | |
| 33 | 13-1106108 | Рычаг бензинового насоса | |
| 34 | 13-1106124-Б | Втулка рычага бензинового насоса | |
| 35 | 51А-1106128 | Валик рычага привода бензинового насоса | |
| 36 | 51А-1106127 | Заглушка | |
| 37 | 51А-1106195 | Валик ручного привода в сборе | |
| 38 | 51А-1106100 | Уплотнитель валика ручного привода насоса | |
| 39 | 51А-1106175 | Пружина рычага ручного привода насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
