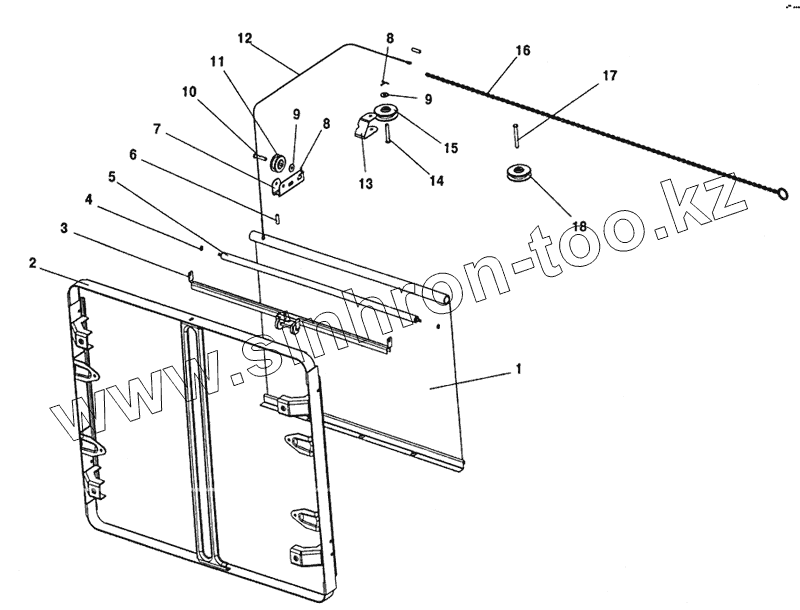

Каталог запасных частей к технике: ПАЗ-32053. Шторка радиатора системы охлаждения двигателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
3205-1310347	3205-1310347		Держатель барабана шторки с кронштейном
672-1310372-Б	672-1310372-Б		Держатель шторки
3205-1310310	3205-1310310		Шторка с барабаном, держателем, роликом и тросом
652-1310360	652-1310360		Ось ролика шторки
652-1310362-Б	652-1310362-Б		Ролик шторки
1	672-1310368-Б		Шторка радиатора в сборе
2	3205-1309109		Рамка крепления кожуха
3	3205-1310348		Держатель барабана
4	652-1310366		Кольцо стопорное наружное
5	672-1310324-Б		Барабан шторки в сборе
6	652-1310042		Трубка троса
7	3205-1310407-10		Кронштейн ролика
8	258013-П29		Шплинт 2х16
9	252004-П29		Шайба диаметром 6
10	260015-П29		Палец 6х26
11	652-1310064		Ролик троса шторки радиатора
12	3205-1310364		Тросик
13	3205-1310402		Кронштейн
14	260016-П8		Палец
15	3205-1310064		Ролик
16	3205-1310460		Цепочка шторки
17	260023-П29		Палец 6х48
18	3205-1310066		Ролик шторки радиатора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
