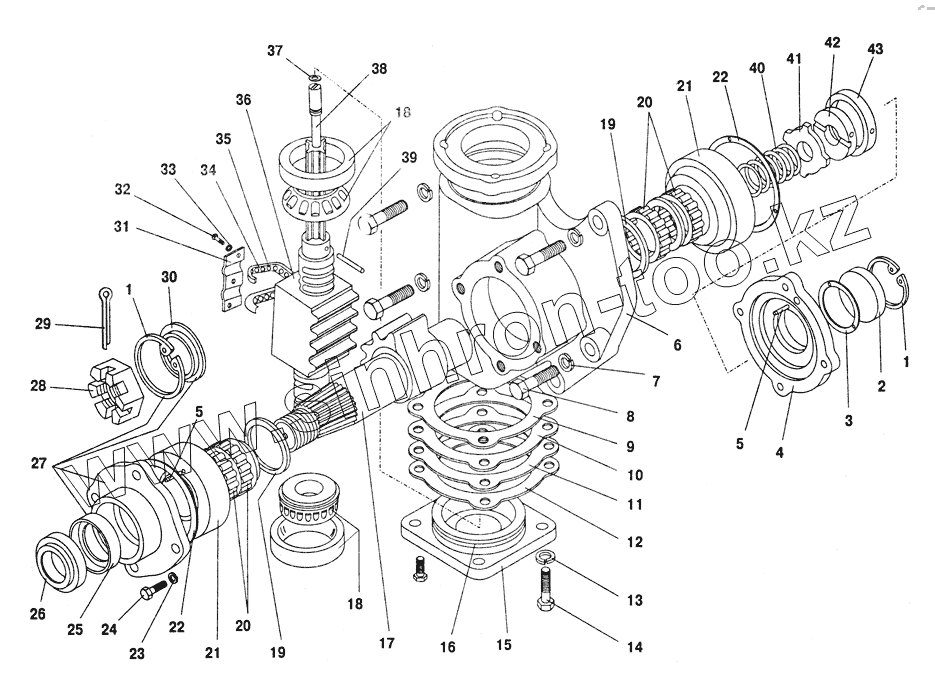

Каталог запасных частей к технике: ПАЗ-32053. Механизм рулевого управления
64229-3401005-01
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5336-3401038 | 5336-3401038 | Винт | |
| 64229-3401005-01 | 64229-3401005-01 | Механизм рулевого управления в сборе | |
| 1 | 400424 | Кольцо А65 | |
| 2 | 6422-3401154 | Шайба | |
| 3 | 042-045-19-2-3 | Кольцо | |
| 4 | 6422-3401087-10 | Крышка | |
| 5 | 5636-3401159 | Фиксатор | |
| 6 | 5636-3401015 | Картер | |
| 7 | 252139-П29 | Шайба 16 | |
| 8 | 202119-П29 | Болт М16х40 | |
| 9 | 5636-3401185 | Прокладка | |
| 10 | 5636-3401186 | Прокладка | |
| 11 | 5636-3401187 | Прокладка | |
| 12 | 5636-3401188 | Прокладка | |
| 13 | 252137 | Шайба 12ОТ | |
| 14 | 371700 | Болт М12х1,5-6gх30 | |
| 15 | 5336-3401061 | Крышка | |
| 16 | 082-090-46-2-3 | Кольцо | |
| 17 | 6422-3401065-02 | Вал сошки | |
| 18 | 263706Е | Подшипник | |
| 19 | 5336-3401156 | Кольцо | |
| 20 | 6-ИК8-45х55х16 | Подшипник | |
| 21 | 6422-3401084-10 | Вкладыш | |
| 22 | 098-102-25-2-3 | Кольцо уплотнительное | |
| 23 | 252156 | Шайба 10Л | |
| 24 | 201497 | Болт М10-6gх25 | |
| 25 | 1,2-45x65-3 | Манжета | |
| 26 | 64221-3401066 | Уплотнитель | |
| 27 | 5336-3401080 | Крышка с манжетами в сборе | |
| 28 | 311702 | Гайка М33х1,5-5Н6Н | |
| 29 | 258072 | Шплинт 5х60 | |
| 30 | 5336-3401108-01 | Кольцо защитное | |
| 31 | 500-3401057 | Прижим | |
| 32 | 220101 | Винт М6-6gх8 | |
| 33 | 252134 | Шайба 6Т | |
| 34 | 5336-3401056 | Направляющая | |
| 35 | 7,938-40 | Шарик | |
| 36 | 5336-3401030 | Винт с гайкой | |
| 37 | 008-012-25-2-3 | Кольцо ГОСТ 9833-73 | |
| 38 | 5336-3401148 | Торсион | |
| 39 | 5336-3401162 | Фиксатор торсиона | |
| 40 | 200-3509097 | Пружина | |
| 41 | 6422-3401120 | Шайба стопорная регулировочного винта | |
| 42 | 6422-3401124 | Винт регулировочный вала сошки | |
| 43 | 3400014 | Гайка регулировочного винта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
