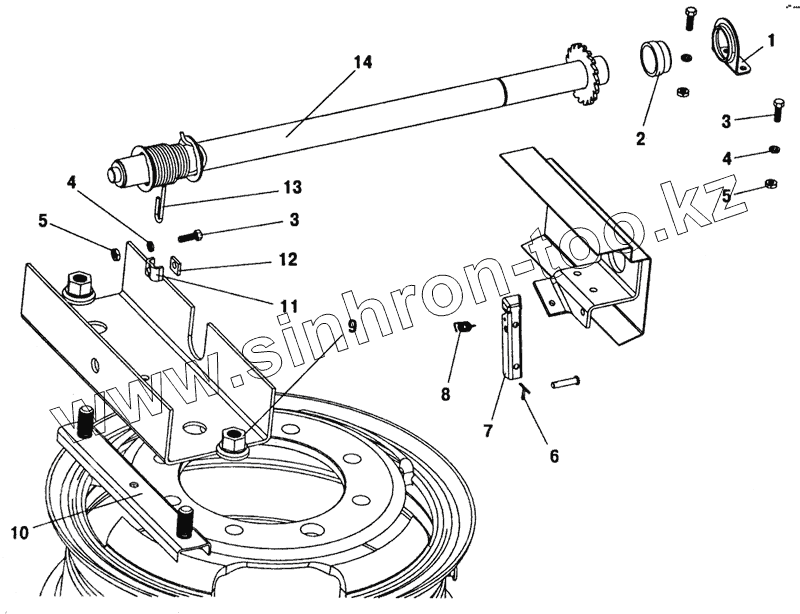

Каталог запасных частей к технике: ПАЗ-32053. Механизм подъема запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
250712-П29	250712-П29		Гайка крепления переднего колеса (правая резьба, норма упаковки 0,2 т. шт., 30 кг)
1	3205-3108034-40		Опора лебедки
2	3205-3208031-40		Втулка опоры
3	201458-П29		Болт М8х6gx25
4	252135-П29		Шайба 8
5	250510-П29		Гайка М8
6	258039-П29		Шплинт 3,2х20
7	3205-3108030-40		Собачка храповика
8	652Б-3108032-А		Пружина собачки
9	4595651716		Гайка с шайбой М20х1,5-6Н
10	32053-3105050		Пластина крепления запасного колеса в сборе
10	672-3105050		Пластина крепления запасного колеса в сборе
11	652Б-3105058		Колодка крепления троса
12	652Б-3105060		Пластина троса
13	3205-3105072-10		Трос лебедки
14	3205-3108012-60		Барабан лебедки с храповиком и трубой в сборе
