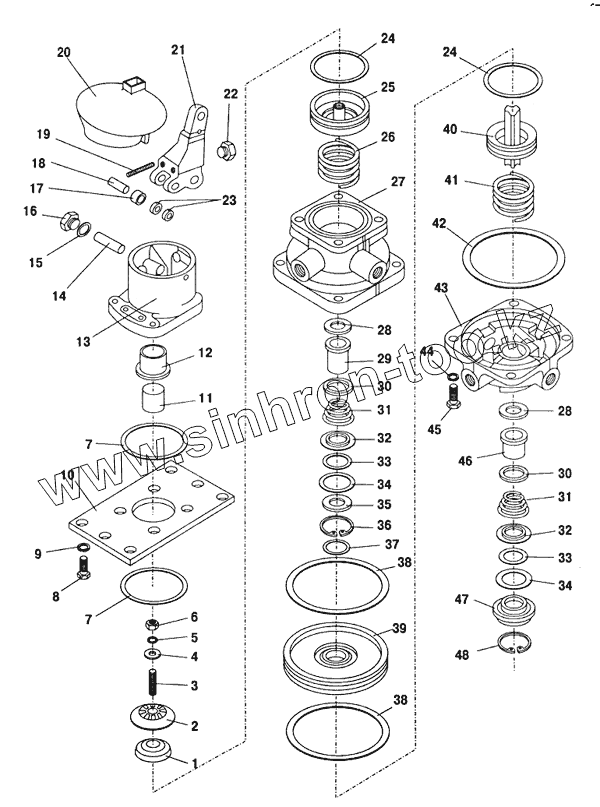

Каталог запасных частей к технике: ПАЗ-32053. Кран тормозной двухсекционный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
100-3514048 100-3514048 Заклепка
100-3514047 100-3514047 Шайба
100-3514046 100-3514046 Клапан
100-3514045 100-3514045 Корпус
1 100-3514055 Элемент уравновешивающий
2 100-3514056 Тарелка пружины
3 302200-П29 Винт
4 305893-П29 Шайба 6
5 305887-П29 Шайба 6
6 250508-П29 Гайка М6
7 100-3514013 Кольцо
8 201460 Болт М8-6gх30
9 305890 Шайба 8
10 100-3514012 Плита опорная
11 100-3514079 Толкатель
12 100-3514077 Втулка
13 100-3514072 Корпус
14 100-3514076 Ось
15 309792 Кольцо
16 100-3514078 Пробка
17 100-3514075 Ролик
18 484107 Штифт
19 480704 Винт
20 100-3514080-01 Оболочка защитная
20 100-3514080 Оболочка защитная
21 100-3514074 Рычаг
22 100-3514015 Винт
23 100-3514073 Втулка
24 100-3514035 Кольцо
25 100-3514052 Поршень верхний
26 100-3514050 Пружина
27 100-3514020 Корпус верхний
28 100-3514023 Кольцо
29 100-3514022 Корпус клапана
30 100-3514024 Колпачок
31 100-3514026 Пружина
32 100-3514027 Кольцо опорное
33 100-3513028 Кольцо
34 100-3536029 Кольцо
35 1004514030 Обойма
36 489306 Кольцо упорное
37 100-3514028 Кольцо
38 100-3514033 Кольцо
39 100-3514032-01 Поршень большой
40 100-3514034 Поршень малый
41 100-3514036 Пружина
42 100-3514049 Кольцо
43 100-3514040 Корпус нижний
44 305890 Шайба 8
45 201458-П29 Болт М8х6gx25
46 100-3514042 Корпус клапана
47 100-3514044 Окно выпускное в сборе
48 489310 Кольцо упорное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
