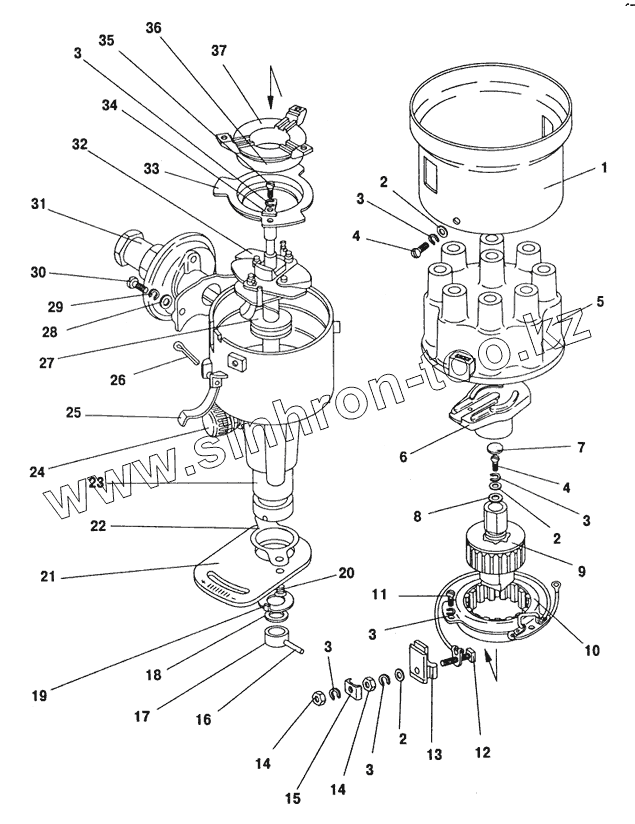

Каталог запасных частей к технике: ПАЗ-32053. Датчик-распределитель
1
2
2
2
3
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24.3706001 | Экран | |
| 2 | 252004-П29 | Шайба диаметром 6 | |
| 3 | 4Н65Г | Шайба пружинная ГОСТ 5402-61 | |
| 4 | M4x10 | Винт | |
| 5 | P12-3706500 | Крышка распределителя в сборе | |
| 6 | 24.3706020 | Бегунок с резистором в сборе | |
| 7 | P34-3706006-T | Сальник | |
| 8 | 7252134-П29 | Шайба 6 | |
| 9 | P352-3706400 | Ротор в сборе | |
| 10 | 24.3706300 | Статор в сборе | |
| 11 | M4x8 | Винт | |
| 12 | H-1958 | Болт специальный | |
| 13 | 24.3706301 | Зажим изоляционный | |
| 14 | M4 | Гайка | |
| 15 | P4-3706006 | Скоба | |
| 16 | 3x19 | Заклепка | |
| 17 | P351-3706040 | Муфта | |
| 18 | P351-3706014 | Шайба 13 | |
| 19 | P352-3706008 | Шайба специальная | |
| 20 | M5x16 | Винт | |
| 21 | P352-3706002 | Пластина установочная | |
| 22 | P352-3706003 | Шайба специальная | |
| 23 | 24.3706100 | Корпус в сборе | |
| 24 | P-8050-AT | Крышка масленки | |
| 25 | 1-ИГ-694-Т | Пружина крышки | |
| 26 | 3,2x20 | Шплинт | |
| 27 | 6-8102 | Подшипник в сборе | |
| 28 | 5 | Шайба | |
| 29 | 5Л65Г | Шайба | |
| 30 | M5x12 | Винт | |
| 31 | 24.3706600 | Регулятор вакуумный в сборе | |
| 32 | P352-3706200 | Валик с автоматом в сборе | |
| 33 | P352-3706001 | Обойма подшипника | |
| 34 | P352-3706004 | Держатель | |
| 35 | M4x12 | Винт | |
| 36 | 7690906 | Подшипник в сборе | |
| 37 | P352-3706800 | Опора статора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
