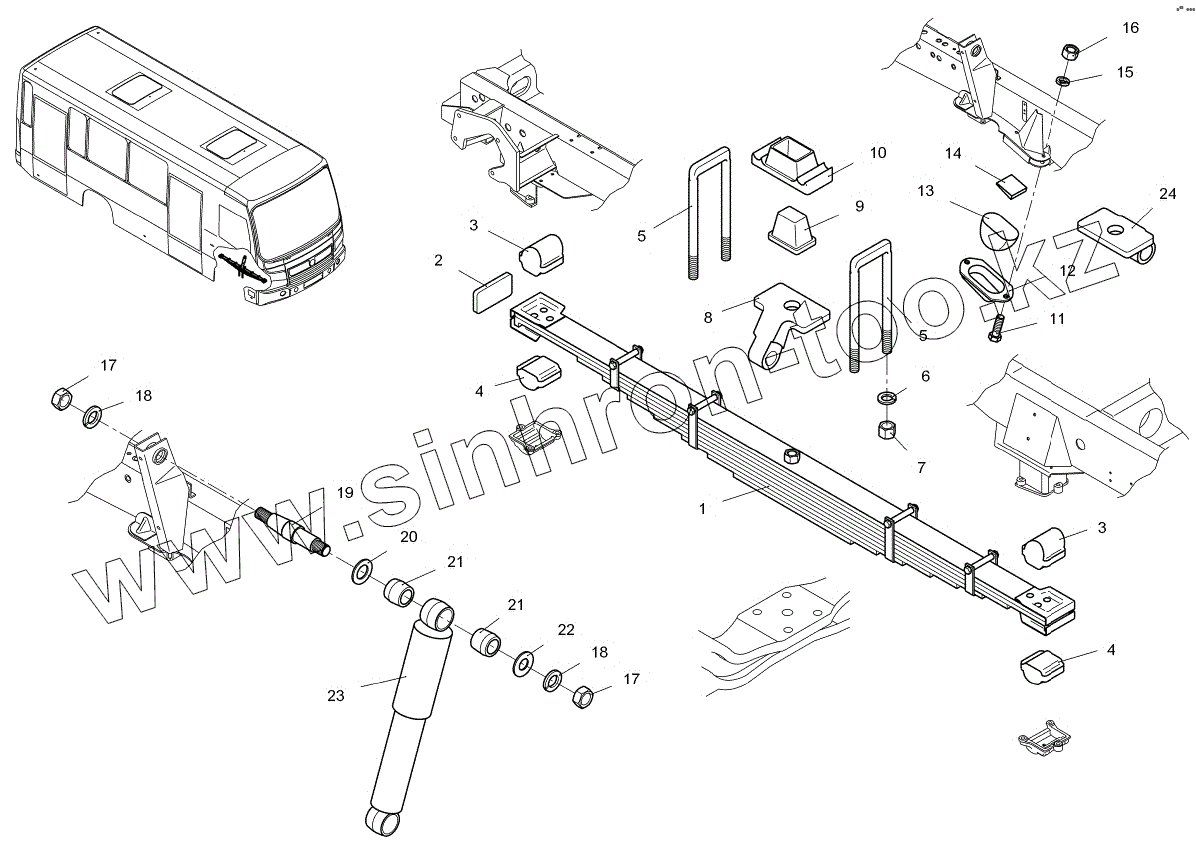

Каталог запасных частей к технике: ПАЗ-3204. Установка передней подвески
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3205-2912012 | Рессора задняя в сборе | |
| 2 | 672-2902433 | Упор передней рессоры | |
| 2 | 53-2902433-А | Упор передней и задней рессоры | |
| 3 | 652-2912431-Б | Опора задней рессоры верхняя | |
| 4 | 652-2902431-Б | Опора нижняя передней и задней рессоры | |
| 5 | 4230-2902410 | Стремянка передней рессоры задняя | |
| 6 | 252139-П2 | Шайба пружинная диам 16 | |
| 7 | 292873-П29 | Гайка стремянки передней рессоры ( норма упаковки 0,77 т. шт., 40 кг. ) | |
| 8 | 320402-03-2905541 | Кронштейн крепления амортизатора левый | |
| 9 | 672-2902624 | Буфер основной передней рессоры | |
| 10 | 51-2902412-А | Накладка передней рессоры | |
| 11 | 201498-П29 | Болт М10х28 | |
| 12 | 51-2902674 | Обойма дополнительного буфера | |
| 13 | 672-2902684 | Буфер дополнительный передней рессоры | |
| 14 | 672-2902690 | Вкладыш обоймы дополнительного буфера передней рессоры | |
| 15 | 252136-П29 | Шайба 10 пружинная | |
| 16 | 250512-П29 | Гайка М10 | |
| 17 | 250561-П29 | Гайка М16 | |
| 18 | 252139-П2 | Шайба пружинная диам 16 | |
| 19 | 32053-020-2905472 | Палец крепления амортизатора | |
| 20 | 3205-2905488 | Шайба зажимная у пальца | |
| 21 | 3205-2905486 | Втулка крепления амортизатора | |
| 22 | 3205-2905489 | Шайба зажимная под гайкой | |
| 23 | 53212-2905006-02 | Амортизатор передней подвески | |
| 24 | 320402-03-2905540 | Кронштейн крепления амортизатора правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
