Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E3. COMPRESSOR SUPPORT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
2
2.2
3
4
4
5
6
6.2
7
8
9
9
10
10
11
12

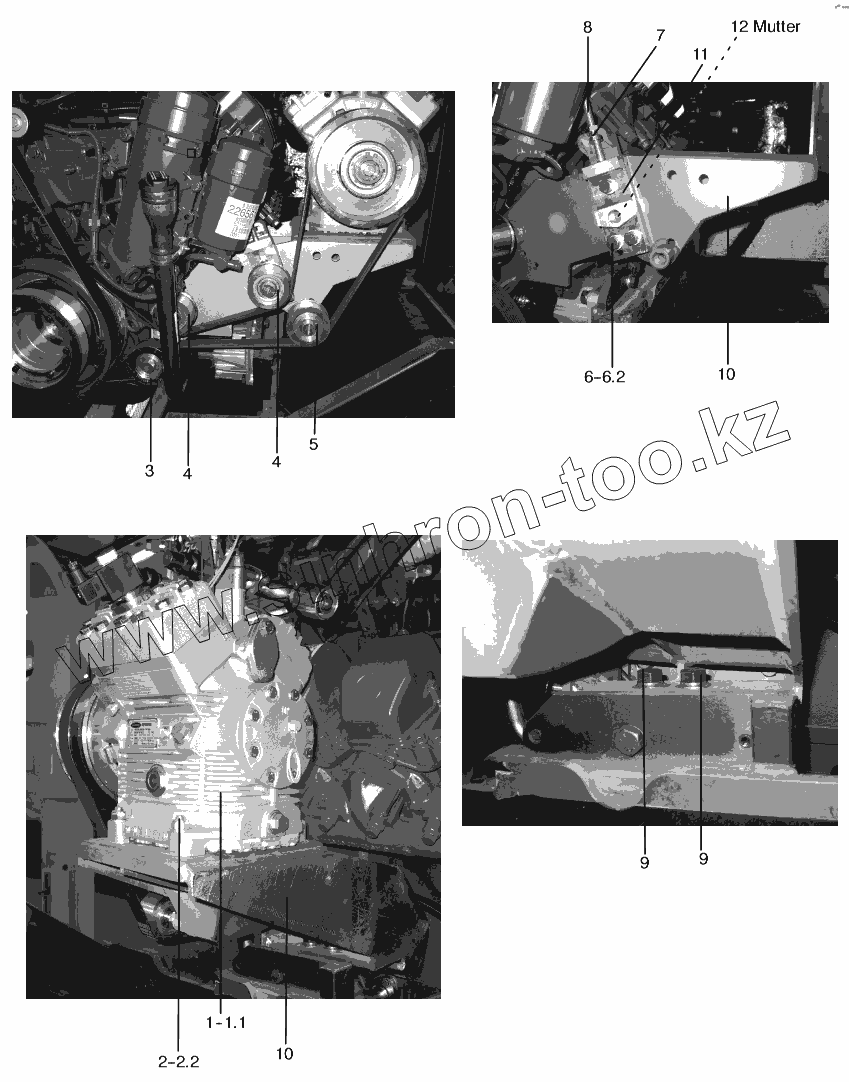

Позиция на иллюстрации Заводской номер детали Название детали
1 11033280 air compressor cpl.
1.1 11033286 air compressor cpl.
2 11055135 hexagon screw
2.1 11055824 NUT
2.2 11054603 WASHER
3 11074439 guide pulley
4 11072755 pulley
5 11072772 pulley
6 11055617 screw
6.1 11054602 WASHER
6.2 11054682 SPRING RING
7 11005024 clamping nut
8 11009168 tensioning screw
9 screws screws see assembly engine bearing 0122
10 11005087 bracket
11 11074476 lever for guide roller
12 11054775 NUT M20X1,5MM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
