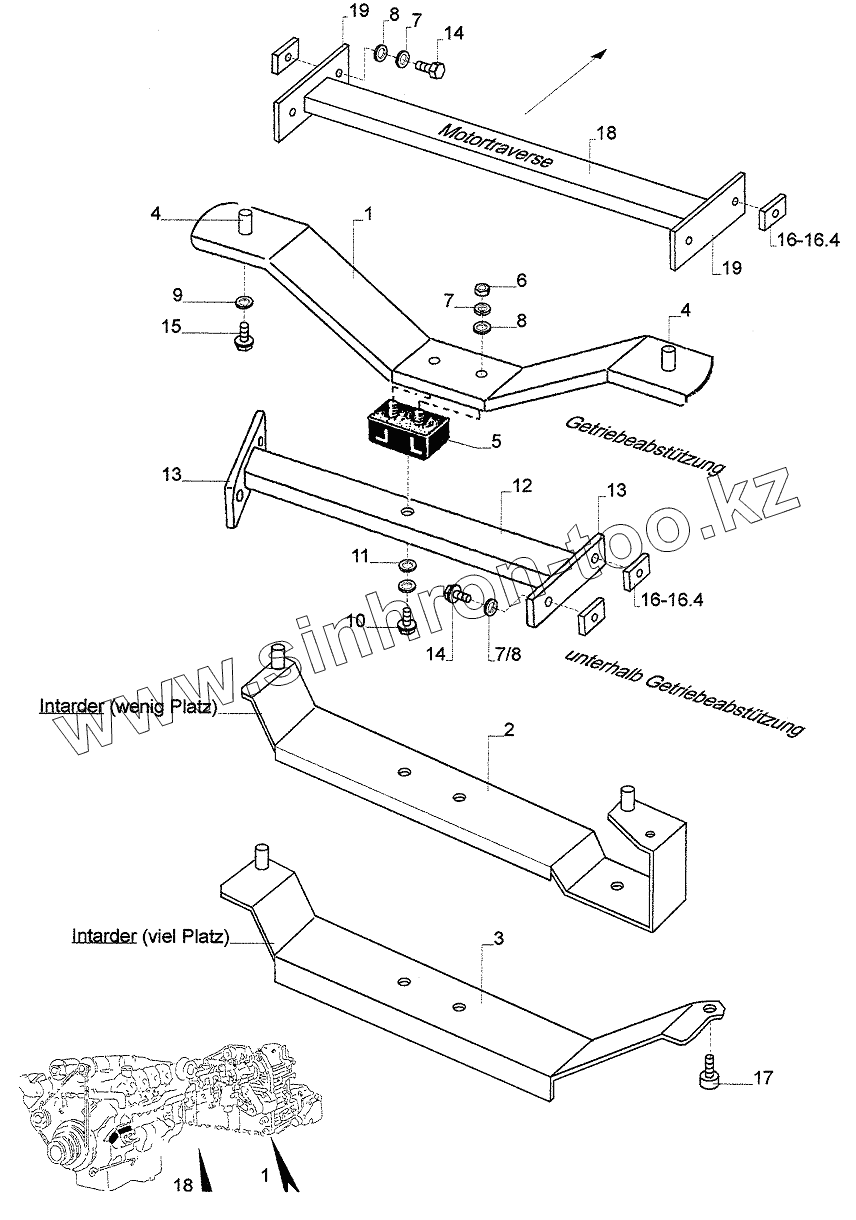

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. TRANSMISSION SUPPORT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
13
14
14
15
16
16
16.1
16.2
16.3
16.4
16.4
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 0530.025.00 SUPPORT
2 0528.029.00 SUPPORT
3 0530.030.00 SUPPORT
4 1415.168.00 SLEEVE
5 0101.805.01 RUBBER BEARING
6 5060.007.00 NUT
7 5020.013.00 SPRING RING
8 5010.007.00 MEDIUM WASHER
9 5020.015.00 SPRING RING
10 5080.017.05 SCREW
11 5261.016.00 MEDIUM WASHER
12 0728.003.00 CHANNEL SECTION
13 1416.127.00 FLAT STEEL
14 5050.131.00 SCREW
15 5040.176.00 SCREW
16 1416.072.00 THREADED PLATE
16.1 1416.073.00 THREADED PLATE
16.2 1416.022.00 THREADED PLATE
16.3 1416.075.00 THREADED PLATE
16.4 1416.076.00 THREADED PLATE
17 5035.165.05 SCREW
18 1415.334.00 TUBE
19 1416.183.00 FLAT STEEL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
