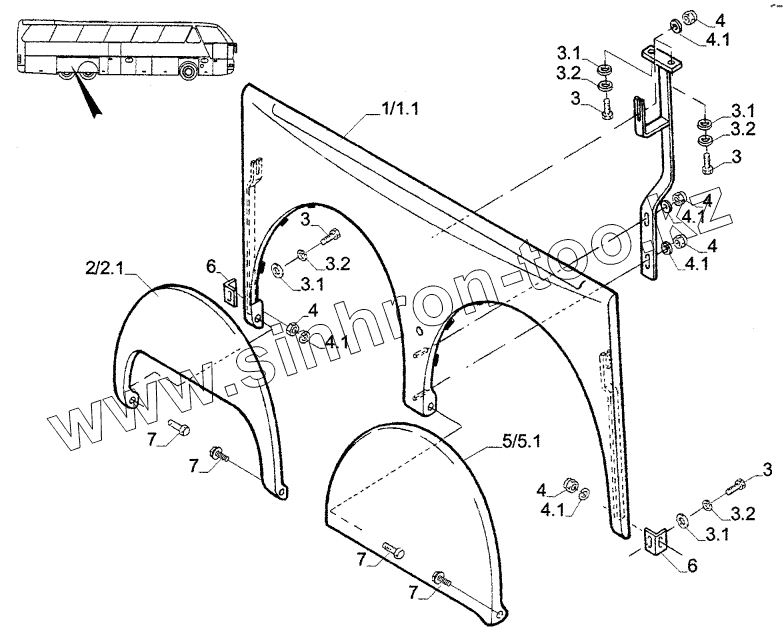

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. SYNTHETIC PARTS OUTSIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
2
2.1
3
3
3
3
3.1
3.1
3.1
3.1
3.2
3.2
3.2
3.2
4
4
4
4
4
4.1
4.1
4.1
4.1
4.1
5
5.1
6
6
7
7
7
7
Позиция на иллюстрации Заводской номер детали Название детали
1 1705.257.70 WHEEL HOUSE REAR RIGHT
1.1 1705.258.70 WHEEL HOUSE REAR LEFT
2 1705.257.71 FENDER SKIRT ARTICULATION AXLE RIGHT
2.1 1705.258.71 FENDER SKIRT ARTICULATION AXLE LEFT
3 5050.104.01 SCREW
3.1 5010.006.01 WASHER
3.2 5020.012.01 SPRING RING
4 5170.600.00 NUT
4.1 5020.011.01 SPRING RING
5 1705.257.62 FЕNDЕR SКIRТ
5.1 1705.258.62 FЕNDЕR SКIRТ
6 1416.050.00 ВRАСКЕТ
7 5043.071.00 FLAT-HEAD SCREW M10X30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
