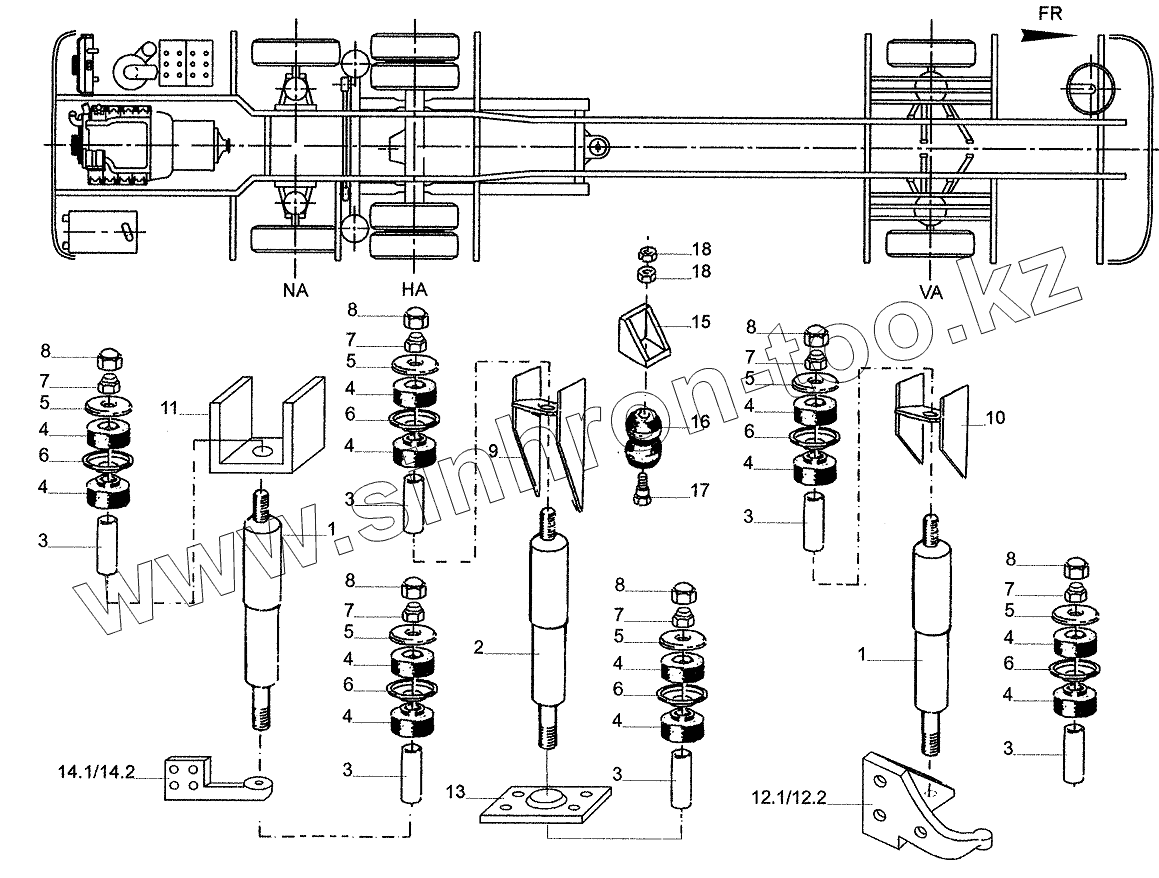

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. SHOCK ABSORBER AND MOUNT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12.1
12.2
13
14.1
14.2
15
16
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 1022.008.00 SHOCK ABSORBER
2 1022.009.00 SHOCK ABSORBER
3 1002.106.05 BUSHING
4 1002.106.01 ARTICULATED RUBBER
5 1002.106.02 ARTICULATED DISC
6 1002.106.04 ARTICULATED DISC
7 5095.316.05 NUT
8 2604.980.85 PROTECTION CAP
9 1002.202.50 SHOCK ABSORBER MOUNT
10 1002.202.00 UPPER SHOCK ABSORBER MOUNT
11 1022.291.00 UPPER SHOCK ABSORBER MOUNT TRAILING AXLE
12.1 1022.281.00 SHOCK ABSORBER
12.2 1022.281.10 SHOCK ABSORBER
13 0705.420.00 SPRING CLAMP PLATE WITH SHOCK ABSORBER FIXTURE
14.1 1022.278.00 HOLDER BOTTOM LEFT
14.2 1022.278.10 HOLDER BOTTOM RIGHT
15 1002.330.00 HOLLOW SPRING BRACKET
16 1001.300.00 RUBBER HOLLOW SPRING
17 1001.110.00 STUD F. HOLLOW SPRING
18 5060.407.00 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
