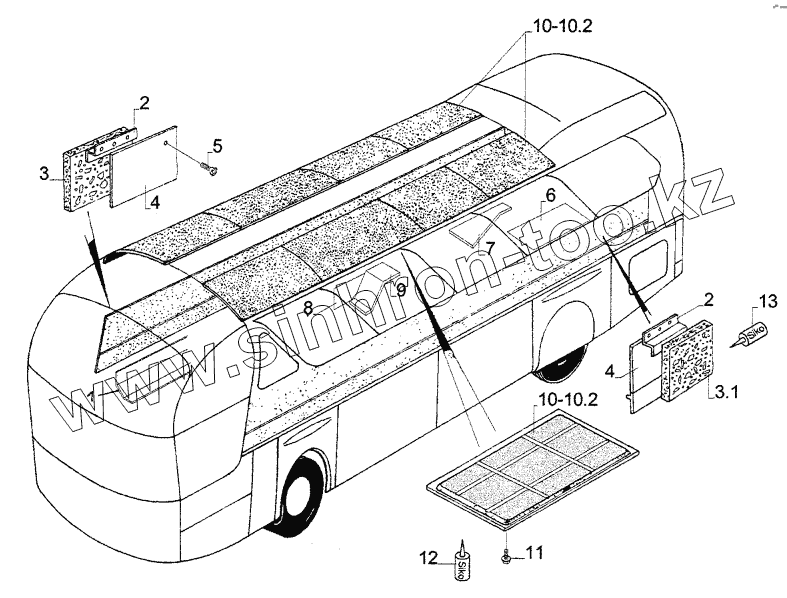

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. SHEETMETAL INSIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3.1
4
4
5
6
7
8
9
10
10
10.1
10.1
10.2
10.2
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 1706.017.00 SHEET STEEL 310 mm
2 1712.201.00 SHEET STEEL
3 1708.100.00 STYROFOAM
3.1 1708.102.00 STYROFOAM
4 1911.809.10 WOOD PLATE
5 5010.000.10 SCREW M3,9X25
6 1712.203.01 SHEET STEEL
7 1712.203.01 SHEET STEEL
8 1712.203.01 SHEET STEEL
9 1712.002.03 ALUMINIUM SHEET
10 1703.500.00 INSULATING MATERIAL TYP 516.1
10.1 1703.510.00 INSULATING MATERIAL N 515.2
10.2 1703.520.00 INSULATING MATERIAL N 516.3
11 5010.016.00 SCREW
12 2603.575.00 ADHESIVE SEALANT
13 2603.576.00 ADHESIVE SEALANT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
