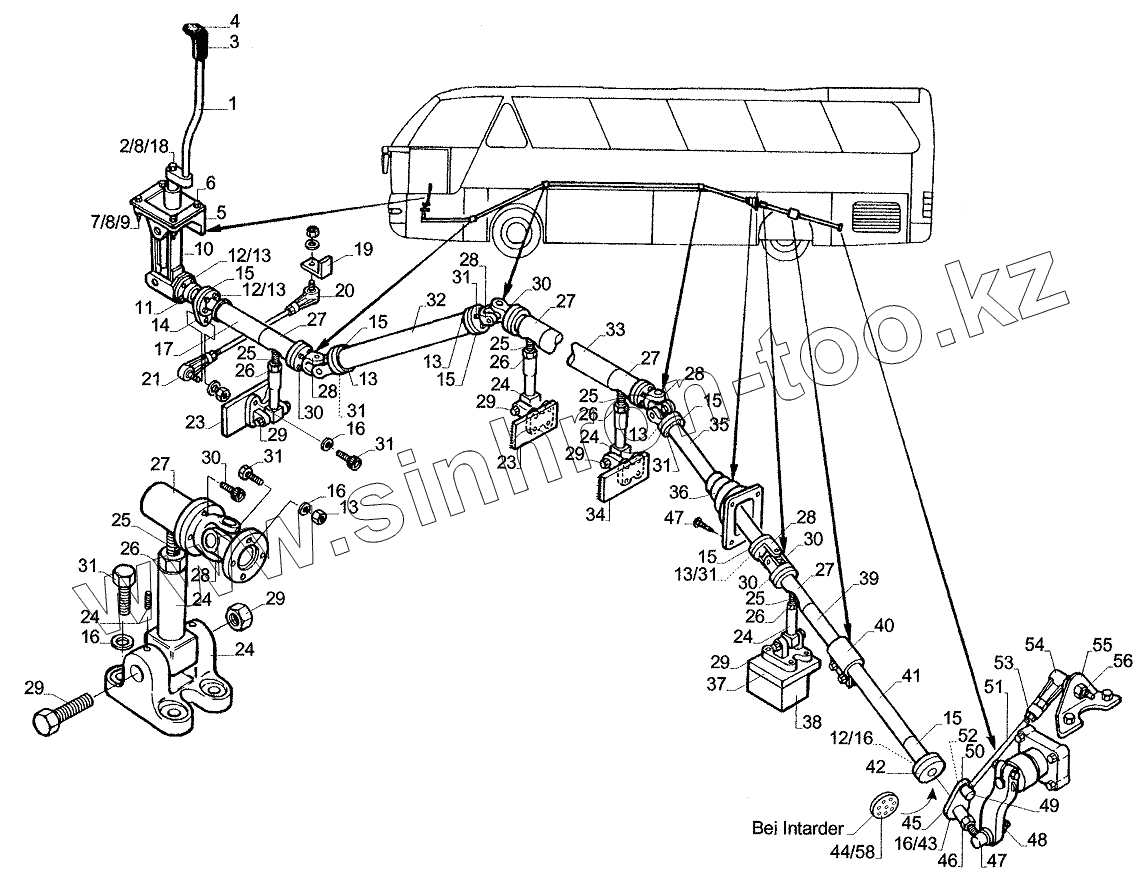

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. SELECTOR SHAFT AND PARTS
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
13
13
13
13
13
14
15
15
15
15
15
15
16
16
16
16
16
17
18
19
20
21
23
23
24
24
24
24
24
24
25
25
25
25
25
26
26
26
26
26
27
27
27
27
27
28
28
28
28
28
29
29
29
29
29
29
30
30
30
30
30
31
31
31
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0522.207.00 | GEARSHIFT LEVER | |
| 2 | 5050.104.01 | SCREW | |
| 3 | 0502.500.01 | GEAR SHIFT KNOB | |
| 4 | 0521.083.00 | COVER | |
| 5 | 0522.459.70 | CONSUMPTION | |
| 6 | 5050.110.01 | HEXAGON SCREW | |
| 7 | 5060.006.01 | NUT | |
| 8 | 5020.012.01 | SPRING RING | |
| 9 | 5010.006.01 | WASHER | |
| 10 | 0522.004.00 | GEARSHIFT GATE | |
| 11 | 0522.473.00 | FLANGE | |
| 12 | 5050.080.01 | SCREW | |
| 13 | 5060.005.01 | NUT | |
| 14 | 0522.473.10 | FLANGE | |
| 15 | 0522.461.00 | FLANGE | |
| 16 | 5020.011.01 | SPRING RING | |
| 17 | 1415.015.50 | GEAR SHIFT TUBE | |
| 18 | 5261.010.00 | MEDIUM WASHER | |
| 19 | 0522.471.00 | BRCHET | |
| 20 | 0501.113.11 | BALL JOINT | |
| 21 | 0501.113.03 | BALL- AND -SOCKET JOINT | |
| 22 | 0501.113.04 | PULL ROD | |
| 23 | 0522.464.03 | FLANGE PLATE | |
| 24 | 0522.459.00 | SWINGING- FORTE BEARING | |
| 25 | 0522.459.30 | BALL-AND -SOCKET JOINT | |
| 26 | 5060.008.01 | HEXAGON NUT | |
| 27 | 0522.460.00 | TUBE FLANGE | |
| 28 | 0522.463.30 | UNIVERSAL JOINT | |
| 29 | 0522.472.00 | BOLT | |
| 30 | 5035.053.01 | SCREW | |
| 31 | 5035.056.00 | SCREW | |
| 32 | 1415.015.50 | GEAR SHIFT TUBE | |
| 33 | 1415.015.50 | GEAR SHIFT TUBE | |
| 34 | 0522.464.01 | FLANGE PLATE | |
| 35 | 1415.015.50 | GEAR SHIFT TUBE | |
| 36 | 0502.010.00 | BELLOWS | |
| 37 | 0522.464.02 | FLANGE PLATE | |
| 38 | 1414.150.00 | BRACKET | |
| 39 | 1415.015.50 | GEAR SHIFT TUBE | |
| 40 | 1203.251.20 | CLAMPING COLLAR | |
| 41 | GEARSHIFTTUBE | GEARSHIFT TUBE | |
| 42 | 0101.145.03 | HARDY DISC | |
| 43 | 5050.082.01 | SCREW | |
| 44 | 0522.459.60 | INTERMEDIATE PLATE | |
| 45 | 0501.152.00 | CONNECTING PART | |
| 46 | HEXAGONNUT | HEXAGON NUT | |
| 47 | 0501.113.21 | BALL JOINT | |
| 48 | LOCKINGNUT | LOCKING NUT | |
| 49 | BALLJOINT | BALL JOINT | |
| 50 | LOCKINGNUT | LOCKING NUT | |
| 51 | DRAWBAR | DRAWBAR | |
| 52 | HEXAGONNUT | HEXAGON NUT | |
| 53 | HEXAGONNUT | HEXAGON NUT | |
| 54 | 0501.113.11 | BALL JOINT | |
| 55 | SUPPORTPLATE | SUPPORT PLATE | |
| 56 | LOCKINGNUT | LOCKING NUT | |
| 57 | 5110.02.02 | SCREW | |
| 58 | 0522.459.65 | INTERMEDIATE PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
