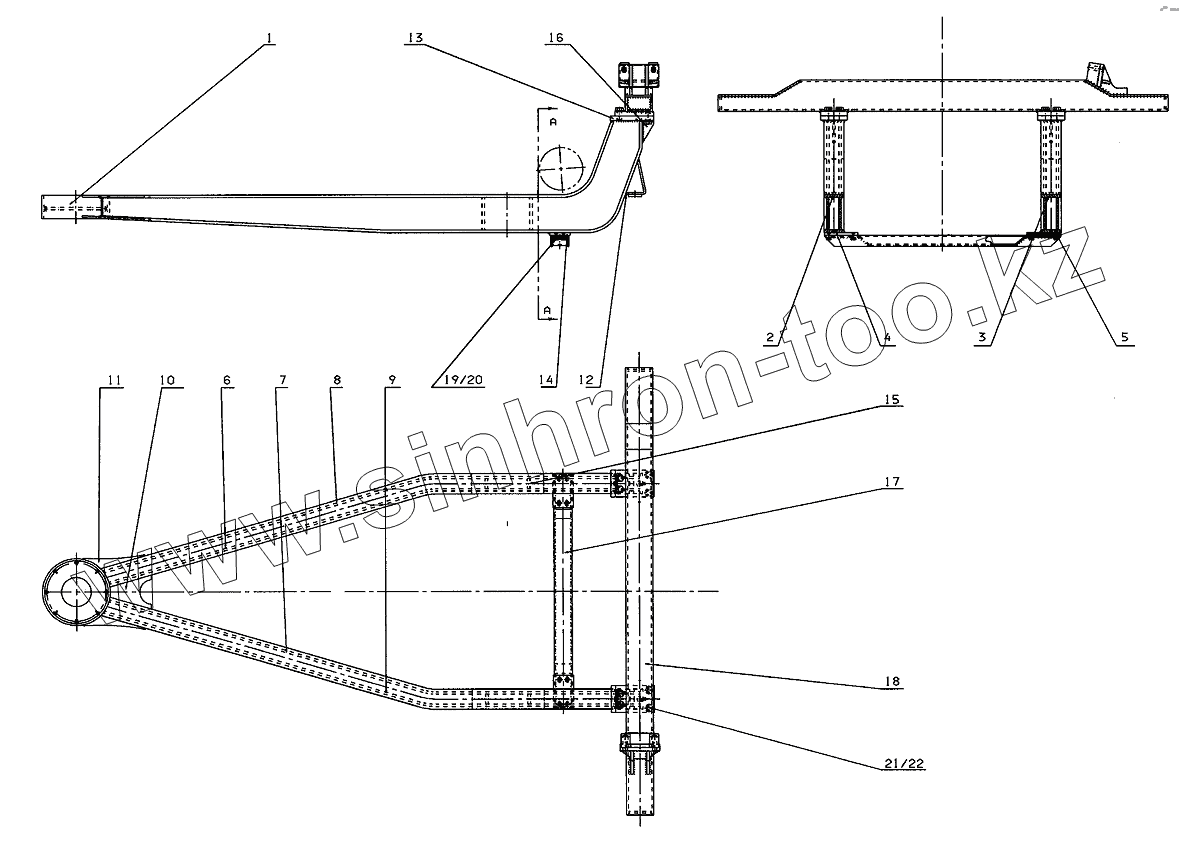

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. REAR AXLE SUBFRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
0725.053.00 0725.053.00 CASE SUBFRAME
WASHER WASHER washer
1 LOOP-BEARING-HOUSING LOOP -BEARING -HOUSING
2 UPPERBELTRIGHT UPPER BELT RIGHT
3 UPPERBELTLEFT UPPER BELT LEFT
4 LOWERBELTRIGHT LOWER BELT RIGHT
5 LOWERBELTLEFT LOWER BELT LEFT
6 SIDELINERINSIDERIGHT SIDELINER INSIDE RIGHT
7 SIDELINERINSIDELEFT SIDELINER INSIDE LEFT
8 SIDELINEROUTSIDERIHT SIDELINER OUTSIDE RIHT
9 SIDELINEROUTSIDELEFT SIDELINER OUTSIDE LEFT
10 WELD-INPLATE WELD-IN PLATE
11 NODALSHEET-METAL NODAL SHEET-METAL
12 JACKABSOPTION JACK ABSOPTION
13 LOWERTENSIONPLATE LOWER TENSION PLATE
14 SCREWPLATE SCREW PLATE
15 PLATEBRIDGE PLATE BRIDGE
16 PLATE PLATE
17 SCREWTRANSVERSEFRAME SCREW TRANSVERSE FRAME
18 Yoke Yoke
20 SPRINGWASHER SPRING WASHER
21 WASHER washer
22 SPRINGWASHER SPRING WASHER
