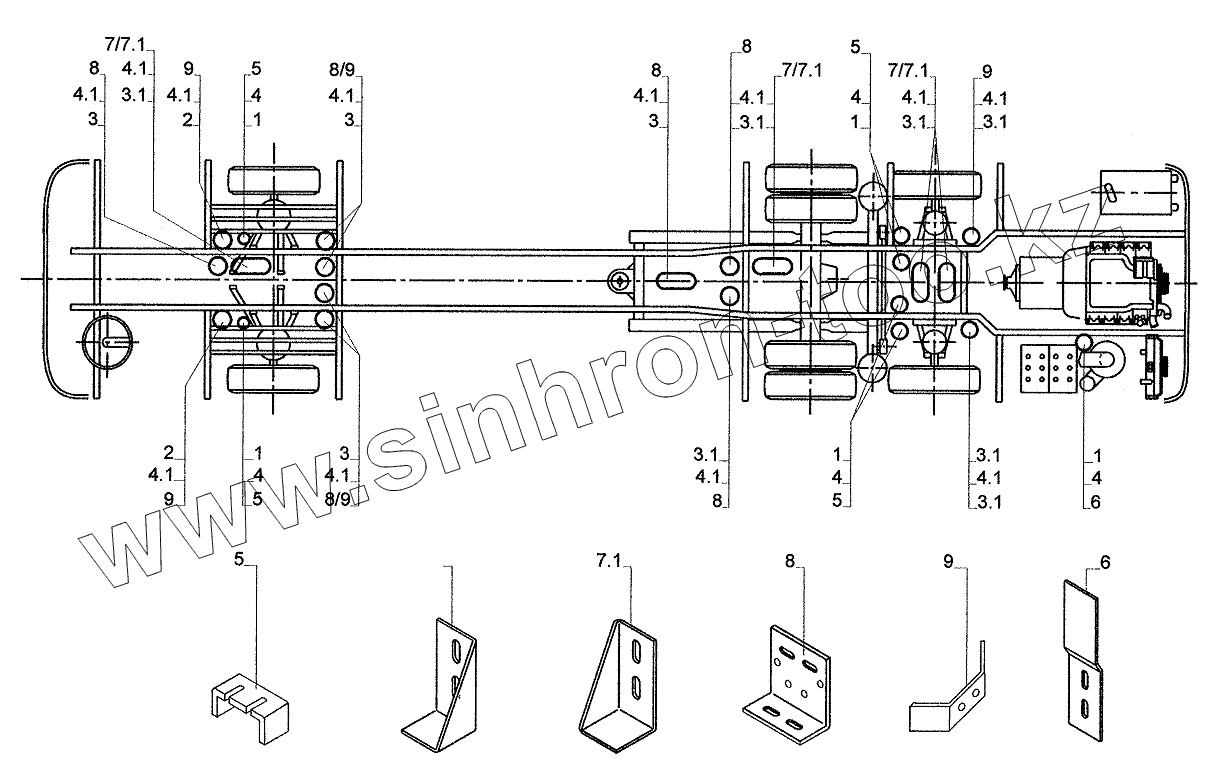

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. PLACEMENT FOR AIR TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
3
3
3
3
3
3.1
3.1
3.1
3.1
3.1
3.1
3.1
4
4
4
4
4
4.1
4.1
4.1
4.1
4.1
4.1
4.1
4.1
4.1
4.1
4.1
4.1
5
5
5
5
5
6
6
7
7
7
7.1
7.1
7.1
7.1
8
8
8
8
8
8
8
9
9
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 1101.570.00 AIR TANK
2 1101.572.00 AIR TANK
3 1101.574.00 AIR TANK
3.1 1101.575.00 AIR TANK
4 2603.261.00 SUPPORT OF AUXILARY AIR TANK
4.1 2603.260.00 ВАSЕ FОR СОМРRЕSSЕD-АIR -ТАNК
5 1121.816.00 HOLDER F. AIR RESERVOIRE
6 1416.568.00 HOLDER F. AIR RESERVOIRE
7 1416.012.00 ANGLE SHEET AIR TANK LEFT
7.1 1416.013.00 ANGLE SHEET AIR TANK RIGHT
8 1416.016.01 FASTENING BRACKET
9 1416.703.00 AIR TANK HOLDER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
