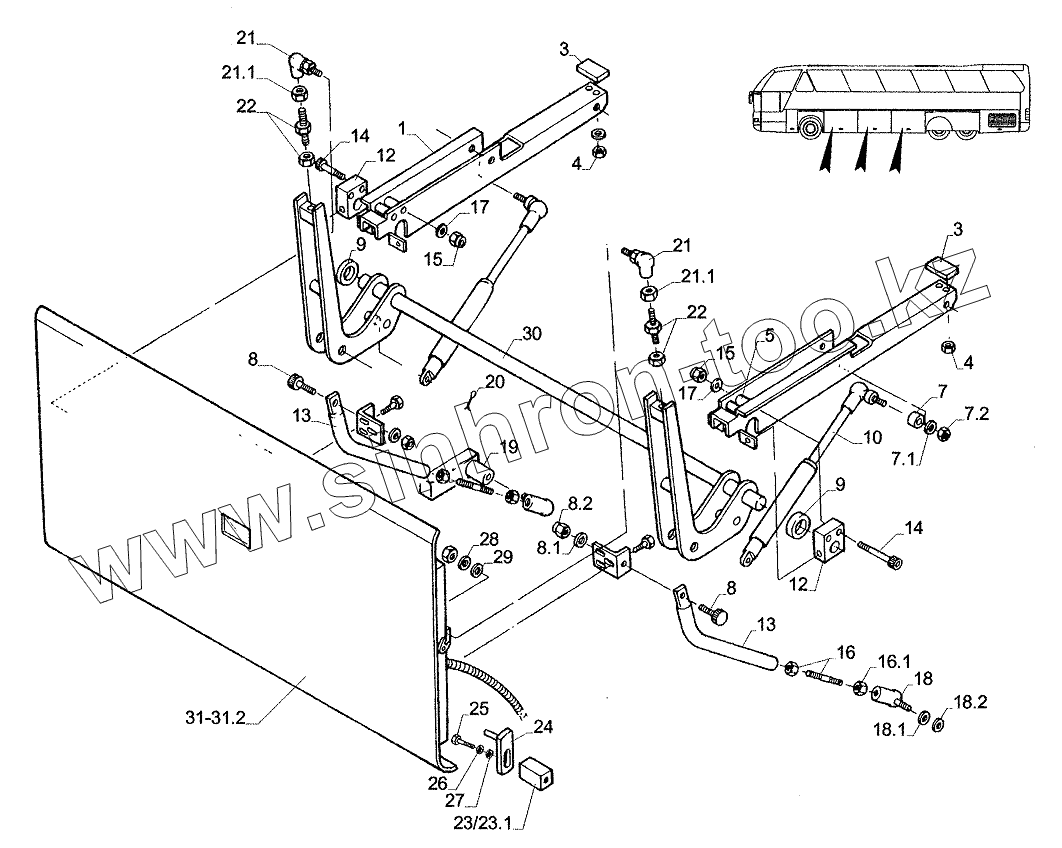

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. LUGGAGE-COMPARTMENT LID CPL. LEFT

Тип техники

Марка

Модель

Схема

1

3

3

4

4

5

7

7.1

7.2

8

8

8.1

8.2

9

9

10

12

12

13

13

14

14

15

15

16

16.1

17

17

18

18.1

18.2

19

20

21

21

21.1

21.1

22

22

23

23.1

24

25

26

27

28

29

30

31

31.1

312

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2302.267.00		WELDED SIDE BRACKET
3	1416.211.50		CONNECTING PLATE
4	5170.600.00		NUT
5	2302.267.40		SPACER TUBE
7	2302.267.70		SPACER TUBE
7.1	2302.269.10		WASHER
7.2	5060.006.01		NUT
8	2302.267.10		BOLT
8.1	5010.006.01		WASHER
8.2	5095.007.00		HEXAGON NUT
9	2302.267.90		SPACER TUBE PVC
10	2302.268.00		GАS SРRING
12	2302.268.20		SWIVELLING BEARING
13	2302.268.30		GUIDE BAR
14	2302.268.40		FIUSТЕR НЕАD SСRЕW
15	2302.268.70		HEXAGON NUT GALVANIZED
16	2302.267.30		THREADED ROD WITH NUT
16.1	5060.006.01		NUT
17	2302.268.90		WASHER GALVANIZED
18	2604.409.02		ANGLE JOINT
18.1	5020.012.01		SPRING RING
18.2	5010.006.01		WASHER
19	1416.502.20		SQUАRЕ РАD
20	2302.269.20		SPLIT PIN
21	2604.408.00		ANGLE JOINT IN BRASS
21.1	5060.204.00		HEXAGON SCREW
22	2302.267.20		THREADED ROD WITH NUT
23	2302.077.00		SТRIКЕR НОLDЕR
23.1	2302.076.00		STRIKER HOLDER
24	2302.039.00		STRIKER PLATE
25	5050.104.01		SCREW
26	5020.012.01		SPRING RING
27	5261.010.00		MEDIUM WASHER
28	5020.014.00		SPRING RING
29	5010.008.00		CLUTCH DISC
30	2302.270.70		PIVOTED BOW
31	2302.232.00		LUGGАGЕ СОМРАRТМЕNТ LID
31.1	2302.241.00		LUGGAGE COMPARTMENT LID
312	2302.245.00		LUGGAGE COMPARTMENT LID

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
