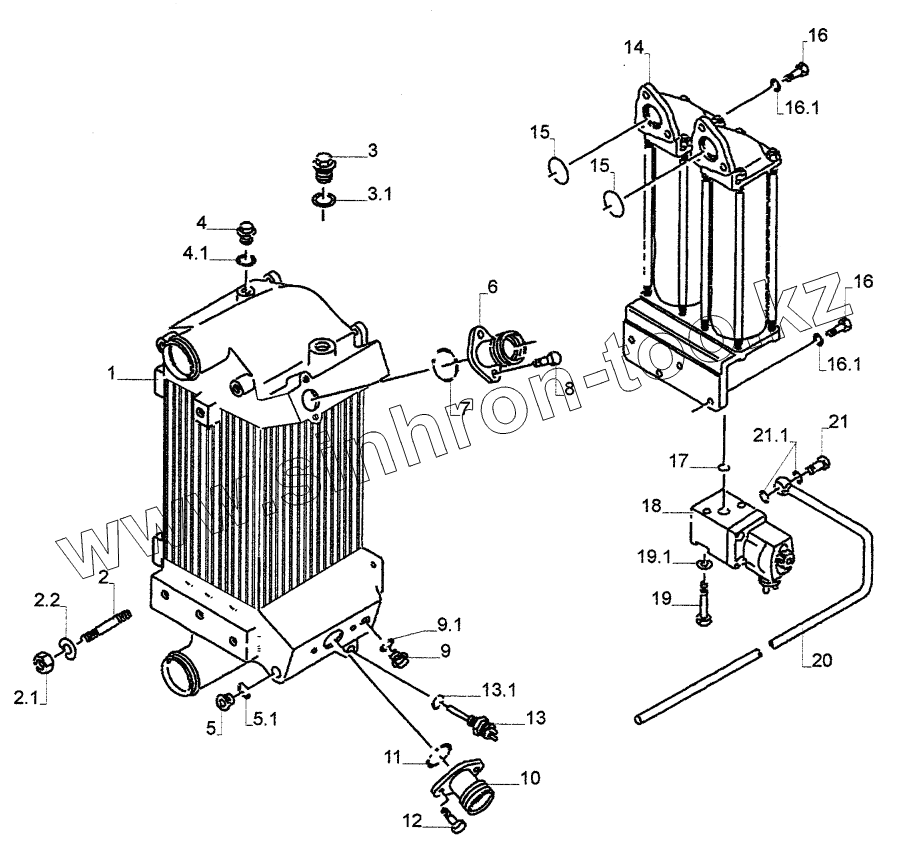

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. HEAT EXCHANGER

Тип техники

Марка

Модель

Схема

1

2

2.1

22

3

3.1

4

4.1

5

5.1

6

7

8

9

9.1

10

11

12

13

13.1

14

15

15

16

16

16.1

16.1

17

18

19

19.1

20

21

21.1

Позиция на иллюстрации	Заводской номер детали		Название детали
1	HEATEXCHANGER		HEAT EXCHANGER
2	STUD		STUD
2.1	HEXAGONNUT		HEXAGON NUT
22	SPRINGWASHER		SPRING WASHER
3	0521.240.00		SCREW PLUG
3.1	0508.561.00		SEALING RING
4	0521.175.83		SCREW PLUG
4.1	SEALINGRING		SEALING RING
5	SCREWPLUG		SCREW PLUG
5.1	SEALINGRING		SEALING RING
6	0521.229.00		CONNECT PART
7	0521.080.10		O-RING
8	0521.005.20		HEXAGON SCREW
9	SCREWPLUG		SCREW PLUG
9.1	SEALINGRING		SEALING RING
10	0521.229.00		CONNECT PART
11	0521.080.10		O-RING
12	0521.005.20		HEXAGON SCREW
13	0521.078.00		TEMPERATURSENSOR
13.1	0508.561.00		SEALING RING
14	ACCUMULATOR		ACCUMULATOR
15	0521.202.03		O-RING
16	WASHER		washer
16.1	screw		screw
17	0521.017.40		O-RING
18	0521.202.00		3/2 - WAY VALVE
19	0521.202.01		HEXAGON SCREW
19.1	0521.237.00		SPRING WASHER
20	0501.329.00		PIPE
21	0521.202.02		UNION SCREW
21.1	SEALINGRING		SEALING RING
