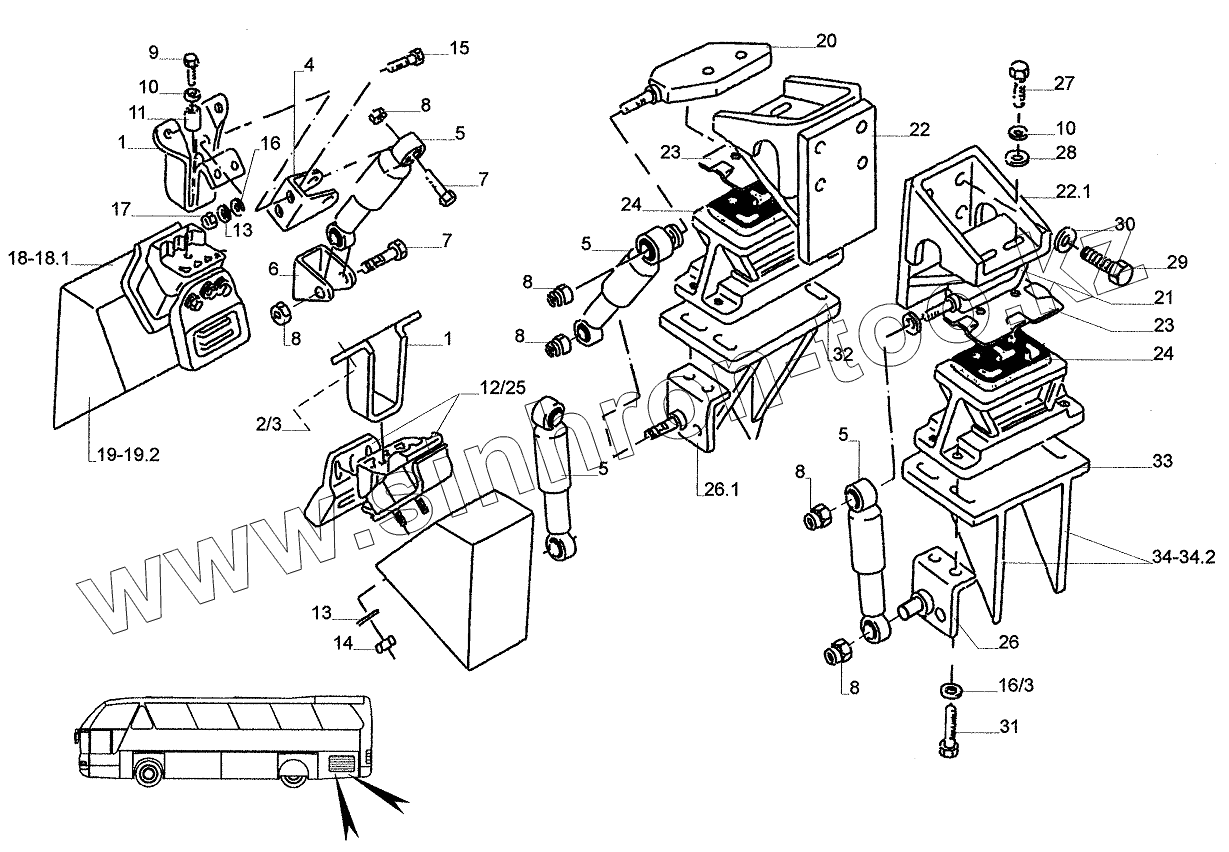

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. ENGINE SUSPENSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
5
6
6
7
7
8
8
8
8
8
8
9
10
10
11
12
13
13
14
15
16
16
17
18
18.1
19
19.1
19.2
20
21
22
22.1
23
23
24
24
25
26
26.1
27
28
29
30
31
32
33
34
34.1
34.2
Позиция на иллюстрации Заводской номер детали Название детали
1 0102.157.00 ENGINE MOUNTING
2 5050.133.05 SCREW
3 5020.013.00 SPRING RING
4 0102.204.00 BRACKET
5 0102.200.00 SHOCK ABSORBER
6 0102.203.00 BRACKET
7 0102.119.00 SCREW
8 5091.112.05 NUT
9 0101.109.00 SCREW
10 5023.016.00 WASHER
11 0101.111.25 SPACER TUBE
12 0102.112.00 RUBBER BEARING
13 5023.012.00 WASHER
14 5060.007.00 NUT
15 5050.133.05 SCREW
16 5010.007.00 MEDIUM WASHER
17 5060.405.00 HEXAGON NUT
18 0121.854.00 HOLE PLATE
18.1 0121.853.00 HOLE PLATE
19 0121.861.00 GUSSET PLATE
19.1 0121.862.00 GUSSET PLATE
19.2 0121.863.00 GUSSET PLATE
20 0102.199.00 BRACKET
21 0102.201.00 BRACKET
22 0122.327.00 ENGINE MOUNT
22.1 0122.366.00 ENGINE MOUNT
23 0102.175.00 COVER PLATE
24 0122.029.00 ENGINE BEARING
25 0122.030.00 ENGINE BEARING
26 1416.177.00 BRACKET
26.1 1416.177.01 BRACKET
27 5070.017.05 SCREW
28 0101.202.79 DISC
29 5050.172.05 SCREW
30 5009.100.00 DISC
31 5080.007.05 SCREW
32 0121.855.00 HOLE PLATE
33 0121.856.00 HOLE PLATE
34 0121.861.00 GUSSET PLATE
34.1 0121.862.00 GUSSET PLATE
34.2 0121.863.00 GUSSET PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
