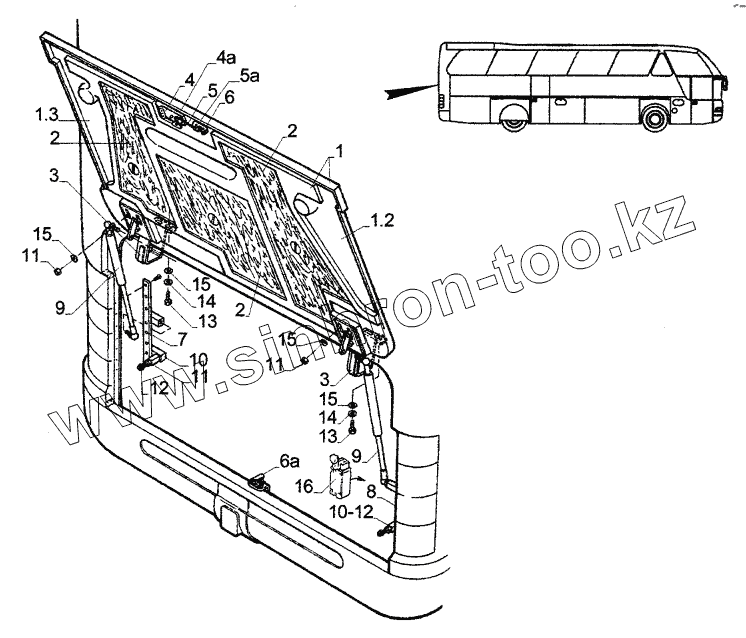

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. ENGINE ROOM FLAP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.2
1.2
2
2
2
4
4a
5
5a
6
6a
7
8
3
3
10
10
11
11
11
11
12
12
13
13
14
14
15
15
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 2303.079.50 ЕNGINЕ-FLАР
1.1 2303.079.51 ЕNGINЕ LID
1.2 2303.079.52 СLАМРING FRАМЕ
2 SAND-INSULATINGMATERIAL SAND- INSULATING MATERIAL
3 1416.717.00 HINGE
4 2303.000.50 HANDLE
4a 2303.000.30 CLOSING CYLINDER
5 2303.000.60 LINKAGE
5a 2303.000.20 CUP
6 2303.000.10 LOCK
6a 2303.000.40 STRIKER PLATE
7 1407.021.80 GAS- FILLED HOLDER CPL LEFT
8 1407.022.90 GAS- FILLED HOLDER CPL. RIGHT
3 1912.041.00 GAS- FILLED
10 0108.116.00 SQUARE EXTENSION
11 5060.005.01 NUT
12 0402.145.00 NEOPRENE CLAMPING SCREW
13 5050.080.01 SCREW
14 5020.011.01 SPRING RING
15 5261.008.00 WASHER M8
16 1506.413.00 STANDARD TRESHOLD TIPSWITCH
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
