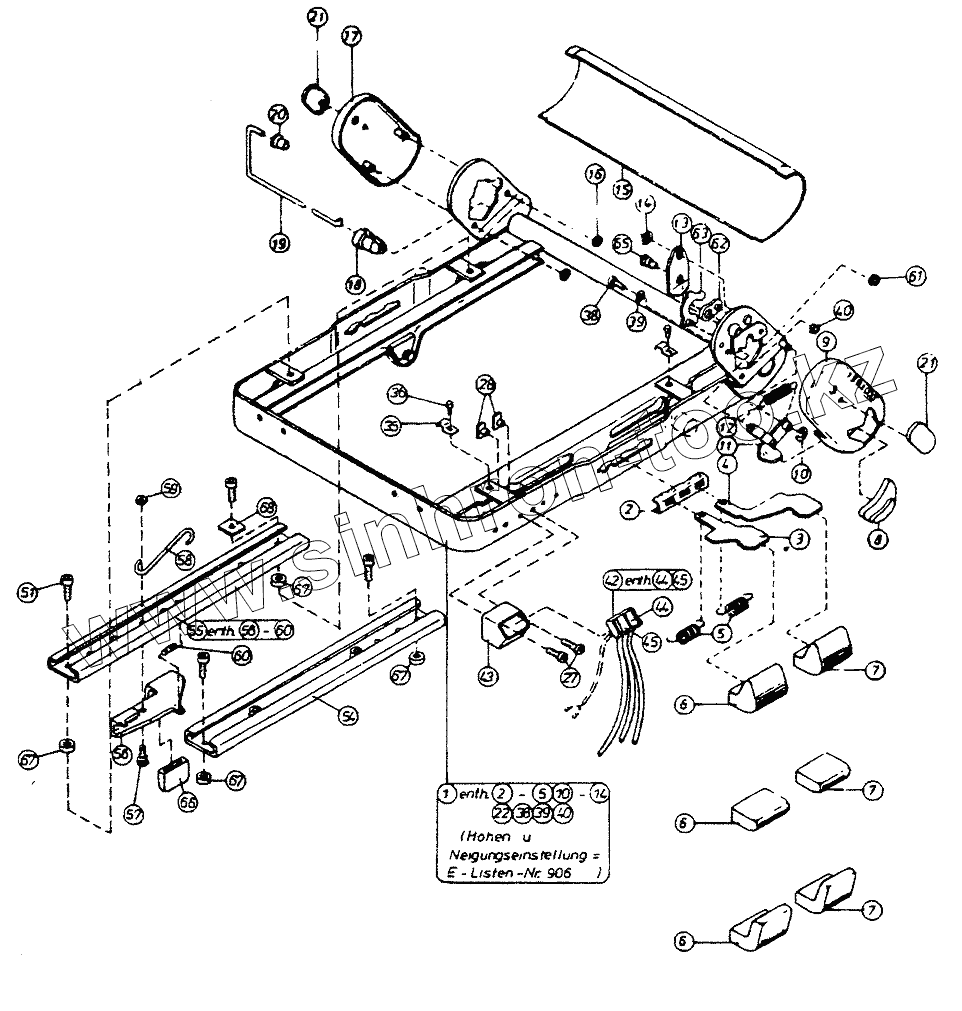

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. DRIVER SEAT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
6
7
7
7
8
9
10
10
11
12
13
14
14
15
17
18
19
20
21
21
22
27
28
38
38
39
39
40
40
42
43
44
44
45
45
51
54
55
56
57
59
60
60
61
62
63
65
66
66
67
67
67
67
68
Позиция на иллюстрации Заводской номер детали Название детали
1 918333D SEAT FRAME FOR H.U.N.LACKIERT
2 42962 BEARING BLOCK
3 43012 LEVER, FRONT
4 43011 LEVER, REAR
5 41341 SPRING
6 43533-01 HANDLE U. N. H.
7 43535-01 HANDLE U. N. H.
8 43537-01 BACKRESTS HANDLE PRINTED
9 42593-01 COVER I BOUGHT LI.W.BEDRUCKT
10 60045 WASHER
11 48459 CONTROL ASSY. riveted
12 45113 SPRING
13 45081X GEAR LEVER, HARDENED
14 60105 WASHER
15 20704 COVER PLATE FOR SEAT FRAME I
17 45610-01 RE CAP II. PURCHASE PRINTED W.
18 42384 TORSION BAR FOR BEARING
19 31537E TORSION BAR
20 42382 SLEEVE
21 42592 COVER, BLACK ABS
22 98690-01 HUN 65 COMP. M. JACK STORAGE
27 60522 UNSENSCHR. M. KRZSCHL.
28 60382 L-weld nut
38 46762 SHCS turned
39 60019 SPRING RING
40 60008 SKT. NUT, SELF-LOCKING
42 36101-01 VALVE COMPLETE MONT.
43 34406-02 HOUSING
44 45480-14 VALVE ROCKER PRINTED
45 45480-13 VALVE ROCKER PRINTED
51 47924A THREAD FORMING SCREW
54 36325 GUIDE BAR, COMPLETE
55 35438-01 GUIDE BAR, COMPLETE RE.
56 35423D REST PAINTED HANDLE
57 47351R SHOULDER SCREW NYLON 11
59 60077 SKT. MOTHER, LOW. FORM
60 43742A SPRING GALVANISED
61 45079 SKT. WITHOUT MOTHER-M10 DIN SKT. MOTHER-IN APPROACH
62 40151 STRETCH LEVERAGE
63 45077 CLAMP LEVER LEFT riveted
65 45080 CONNECTING BOLT
66 41370-01 HANDLE
67 40432A GALVANIZED BUSHING
68 47352A GAUGE GALVANIZED
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
