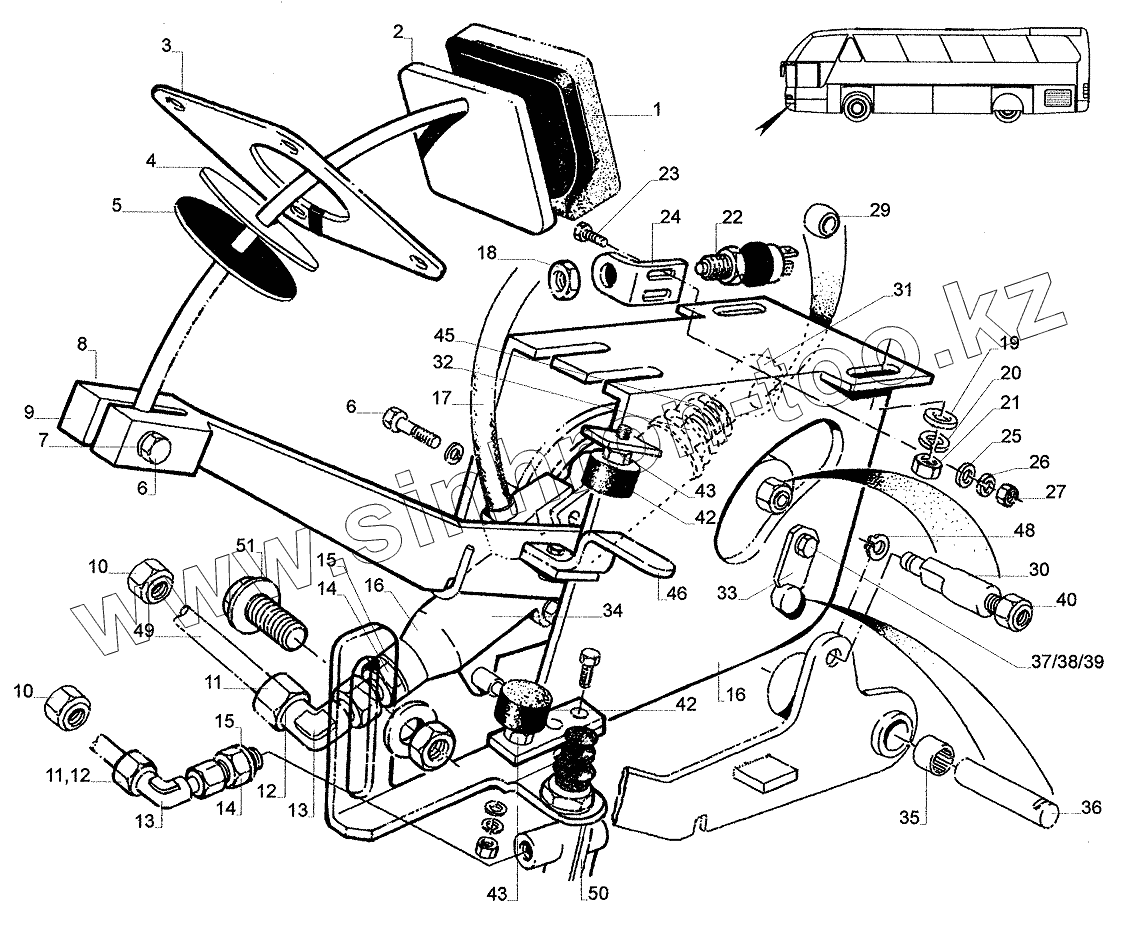

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2. COUPLING WITH PEDAL
1
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
42
42
43
43
45
46
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0402.191.00 | PEDAL RUBBER | |
| 2 | 0402.188.00 | CLUTCH PEDAL | |
| 3 | 1907.224.30 | COVERING CLUTCH PED. | |
| 4 | 0402.193.00 | CLUTCH DISK | |
| 5 | 0402.192.00 | RUBBER PAD | |
| 6 | 504.008.501 | HEXAGON SCREW | |
| 7 | 501.000.601 | CLUTCH DISK | |
| 8 | 502.000.201 | SPRING RING | |
| 9 | 506.000.601 | HEXAGON NUT | |
| 10 | 1104.143.00 | SCREWING | |
| 11 | 1104.653.00 | UNION NUT | |
| 12 | 1104.673.00 | CUTTING RING | |
| 13 | 1104.388.00 | FIТТING | |
| 14 | 1104.527.10 | SCREWING | |
| 15 | 1104.690.09 | COPPER RING | |
| 16 | 0422.004.00 | CLUTCH ACTUGATION | |
| 17 | 0402.093.00 | PVCHOSE | |
| 18 | 5032.006.00 | HEXAGON NUT | |
| 19 | 5010.005.01 | MEDIUM WASHER | |
| 20 | 502.001.101 | SPRING RING | |
| 21 | 506.000.501 | HEXAGON NUT | |
| 22 | 1122.615.00 | STOP LAMP SWITCH | |
| 23 | 5050.047.01 | HEXAGON SCREW | |
| 24 | 0422.004.25 | CONSOLE SWITCH | |
| 25 | 5010.004.00 | WASHER | |
| 26 | 5020.004.01 | SPRING RING | |
| 27 | 5060.003.01 | NUT | |
| 28 | 0402.112.00 | SPRING | |
| 29 | 0402.117.00 | NEEDLE BEARING | |
| 30 | 0402.149.00 | SHARKLE | |
| 31 | 0402.116.00 | SWEVEL HEAD | |
| 32 | 0402.115.00 | PRESSURE ROD | |
| 33 | 0402.181.00 | TAB WASHER COUPLING | |
| 34 | 0403.107.00 | CLUTCH MASTER CYLINDER | |
| 35 | 0402.111.00 | NEEDLE BEARING | |
| 36 | 0402.143.00 | AXLE BOLT | |
| 37 | 5010.004.00 | WASHER | |
| 38 | 5050.004.01 | HEXAGON SCREW | |
| 39 | 5020.009.01 | SPRING RING | |
| 40 | 5095.008.00 | NUT | |
| 41 | 0422.001.00 | CLUTCH LEVER | |
| 42 | 0201.140.00 | RUBBER BUFFER | |
| 43 | 5060.005.01 | NUT | |
| 44 | 0422.000.00 | PEDAL BRACKET | |
| 45 | 5060.005.01 | NUT | |
| 46 | 0423.513.30 | HOLDER | |
| 47 | 0423.513.20 | HOLDER | |
| 48 | 0802.S05.00 | LOCK RING | |
| 49 | 1101.005.00 | TUBE | |
| 50 | 0521.053.00 | 3/2 WAY VALVE DEPENDING ON SPEC. NUMBER | |
| 51 | 0521.056.00 | APPROACH SWITCH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
